Description
Fiche technique
Complément
Levier : métal de 15/10e.
Pattes de fixation : avec trous de plombage, métal de 20/10e, 2 trous de Ø 4,2 mm.
Chape de réglage : soudée. Métal de 10/10e.
Vis de Tirage : haute résistance. TH5 x 25, prisonnière dans la patte d'accrochage.
Patte d'accrochage : nevurée, acier trempé ou inox 18/8. Contre-plaque soudée.
Manette de déverrouillage : inox 18/8 dans tous les cas.
Ressort de torsion : inox 18/8 dans tous les cas.
Contre-plaque de la manette : inox écroui de 6/10e.
Eléments d'assemblage : 1 axe Ø 2,5 mm riveté, en inox 18/8, 2 pivots d'articulation rivetés en inox 18/8.
Porte cadenas : métal 15/10e.
Verrouillage intégral de sécurité en position fermée, déverrouillage accidentel impossible.
Déverrouillage simple par manette.
Très bel aspect esthétique.
Grande résistance à la traction.
Réglage de la tension en cours d'utilisation, permet de compenser l'affaiblissement des joints d'étanchéité ou un défaut de positionnement.
Faible encombrement.
Possibilité de plombage.
Manoeuvres très aisées.
En position ouvert, la grenouillère se rabat entièrement évitant ainsi toute détérioration accidentelle.
Modèle conèu pour accrochage en gorge.

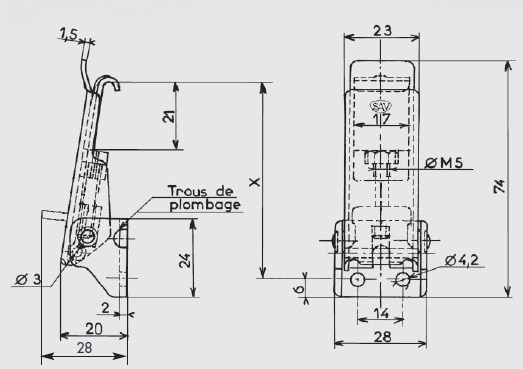

La cote X varie entre 57,5 mm et 63,5 mm
Tension normale d'utilisation : 125 daN.
La tension maxi en utilisation : 190 daN.
Tension maxi avant déformation : 300 daN.
Course de réglage = 6 mm.
Course de débattement = 11 mm.
Crochet utilisable : Modèle AC.161
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
