Grenouillère Réglable SAV à Ressorts

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Réglables / Grenouillère Réglable SAV à Ressorts
  • Grenouillères Réglables Grenouillère Réglable Sav à Ressorts 1
  • Grenouillères Réglables Grenouillère Réglable Sav à Ressorts 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Pattes de fixation : métal de 20/10e, 3 trous de Ø 5 mm.
2 ressorts de compression de Ø 2 mm.
Biellette latérales : métal de 20/10e.
Verrouillage : par poussoir de 15/10e.
Vis de réglage : M5.
Eléments d'assemblage : axes inox rivetés de Ø 3 mm et Ø 5 mm.
Réglage de la longueur d'accrochage.
Réglage très précis par une vis sous le levier.
Ajustement automatique de l'accrochage par ressorts.
Blocage du levier en position fermée.
Grande résistances aux vibrations.
Possibilité de plombage.

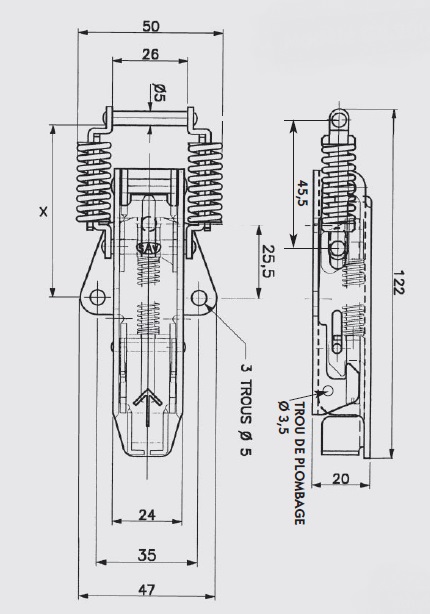

La cote X varie entre 62 mm et 71 mm pour une tension d'environ 35 daN.
Tension maxi d'utilisation : 55 daN.
Tension maxi avant déformation : 75 daN.
Course de réglage = 9 mm.
Course de débattement des ressorts : 5 mm pour une tension variant de 10 à 35 daN.
Crochet standard : Modèle AC.122
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINTIONFIXATIONPOIDS
THEORIQUE kg/cent		REFERENCES
Acierzingage bichromatéavec trous19,000GR.2003-ZB*
Acierzingage blancavec trous19,000GR.2003-ZI
Inox 18/8brutavec trous19,000GR.2003-IB
* Articles fabriqués sur demande
