Grenouillère Règlable SAV Forte Tension

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Réglables / Grenouillère Règlable SAV Forte Tension
  • Grenouillères Réglables Grenouillère Règlable Sav Forte Tension 1
  • Grenouillères Réglables Grenouillère Règlable Sav Forte Tension 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 25/10e, 3 trous de Ø 5,2 mm.
Etrier de réglage : métal de 30/10e emboutie.
Patte d'accrochage : métal de 20/10e, soudé sur une vis M6 X 40 + écrou frein.
Eléments d'assemblage : 2 pivots d'articulation rivetés inox 18/8, 1 axe de Ø 4 mm, riveté.
Verrouillage en option : inox 18/8 ép. 12/10e.
Très forte tension en utilisation.
Esthétique soignée.
Encombrement réduit.
Très larges tolérances de positionnement.
Déréglage accidentel impossible.
Très bonne résistance aux vibrations.
En position ouverte, la grenouillère se rabat entièrement.

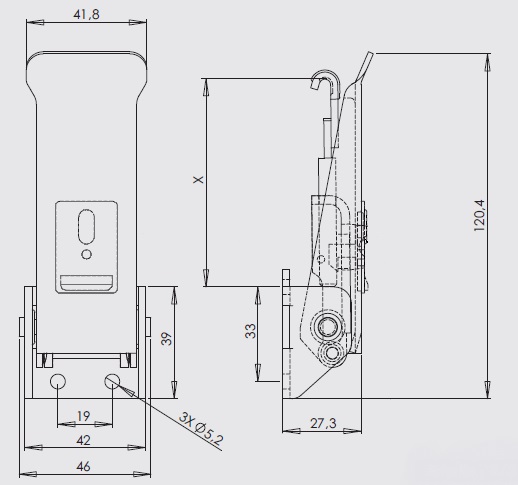

La cote XA varie entre 75 mm et 96 mm pour une tension d'environ 35 daN.
La cote XB varie entre 118 mm et 129 mm.
La tension maxi en utilisation : 400 daN.
Tension maxi avant déformation : 600 daN.
Crochet utilisable : Modèle AC.167
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINTIONFIXATIONPOIDS
THEORIQUE kg/cent		REFERENCES
Acierzingage bichromatéavec trous21,800GR.2064-ZB
Acierzingage blancavec trous21,800GR.2064-ZI*
Inox 18/8brutavec trous22,900GR.2064-IB
* Articles fabriqués sur demande
