Grenouillère Réglable SAV Inversée, à Crosse

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Réglables / Grenouillère Réglable SAV Inversée, à Crosse
  • Grenouillères Réglables Grenouillère Réglable Sav Inversée, à Crosse 1
  • Grenouillères Réglables Grenouillère Réglable Sav Inversée, à Crosse 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : nervurée, métal de 20/10e, 3 trous de Ø 4,2mm.
Chape de réglage : soudée après planage métal de 15/10e.
Tirant fileté : crosse matricée, filetage Ø M5.
Eléments de réglage : 1 écrou HU5 en acier ou inox 18/8 ; 1 frein d'écrou en acier ou inox 18/8 de 6/10e ; 1 écrou moleté Ø M5 en acier ou inox 18/8 ; 1 rondelle éventail AZ Ø 5 en acier ou inox 18/8.
Manette : inox 18/8 de 12/10e dans tous les cas.
Contre-partie de la manette : inox 18/8 de 12/10e dans tous les cas.
Ressort de rappel : compression, corde à piano inox de 5,5/10e.
Eléments d'assemblage : 1 axe de Ø 3 mm riveté en inox 18/8 haute résistance ; 2 pivots d'articulation rivetés en inox 18/8, 1 rivet foré inox Ø 3 mm.
Très bon aspect esthétique (le crochet est dissimulé).
Très grande résistance à la traction compte tenu de l'encombrement.
Réglage de la tension en cours d'utilisation, permet de compenser l'affaiblissement des joints d'étanchéité.
Déréglage accidentel impossible.
Très grande souplesse de positionnement.
Verrouillage intégral en position fermée.
Manoeuvres aisées de la manette de déverrouillage.
Possibilité de plombage.
Fermeture et ouverture aisées.
Lorsque la grenouillère est en position ouverte, l'ensemble d'accrochage se rabat entièrement dans le levier.

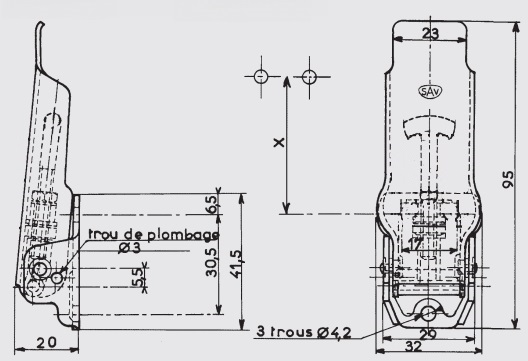

La cote X varie entre 41 mm et 50 mm.
La tension maxi en utilisation : 300 daN.
Tension maxi avant déformation : 400 daN.
Course de réglage = 12 mm.
Crochet standard : Modèle AC.150
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINTIONFIXATIONPOIDS
THEORIQUE kg/cent		REFERENCES
Acierzinguage bichromatéavec trous9,000GR.53-ZB*
Acierzinguage blancavec trous9,000GR.53-ZI
Inox 18/8brutavec trous9,000GR.53-IB
Inox 18/8polissageavec trous9,000GR.53IP*
* Articles fabriqués sur demande
