Levier : nervuré, métal de 20/10e.
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,2 mm.
Etrier basculant : métal de 15/10e.
Tirant fileté : chape matricée, filetage Ø M6.
Patte d'accrochage ; nervurée, acier de 20/10e, trempé ou inox 18/8.
Contre-partie de la patte d'accrochage : soudée sur la patte d'accrochage, métal de 20/10e.
Ressort de verrouillage : feuillard inox écroui de 6/10e.
Plot de verrouillage : riveté, inox 18/8.
Ressort de torsion : corde à piano, inox 18/8 de 7/10e.
Eléments de réglage : 1 écrou HU 6 en acier ou en inox ; frein d'écrou en acier ou en inox 18/8 de 6/10e ; 1 écrou moleté Ø M6 en acier ou en inox 18/8 ; 1 rondelle éventail AZ Ø 6 en acier ou inox.
Eléments d'assemblage : 1 axe de Ø 5 mm, riveté, en inox 18/8, 1 rivet Ø 3 x 4 mm, inox 18/8 ; 1 axe Ø 4 mm, riveté, inox 18/8, 2 pivots d'articulation rivetés, inox 18/8.
Très grande robustesse.
Verrouillage du levier sur la patte de fixation d'o¨ très grande résistance aux vibrations et aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Réglage de la tension en cours d'utilisation, permet de compenser l'affaiblissement des joints d'étanchéité.
Déréglage accidentel impossible.
Très grande souplesse de positionnement.
Conçu spécialement pour accrochage en gorge.
Dès que la grenouillère est décrochée, la patte d'accrochage se rabat automatiquement sur le levier, évitant ainsi tout risque de détérioration.
Sur demande, possibilité d'équiper cette grenouillère de patte d'accrochage de différentes longueurs (2 longueurs sont disponibles en stock).
Verrouillage sur GR.78 : voir caractéristiques Modèle GP.75

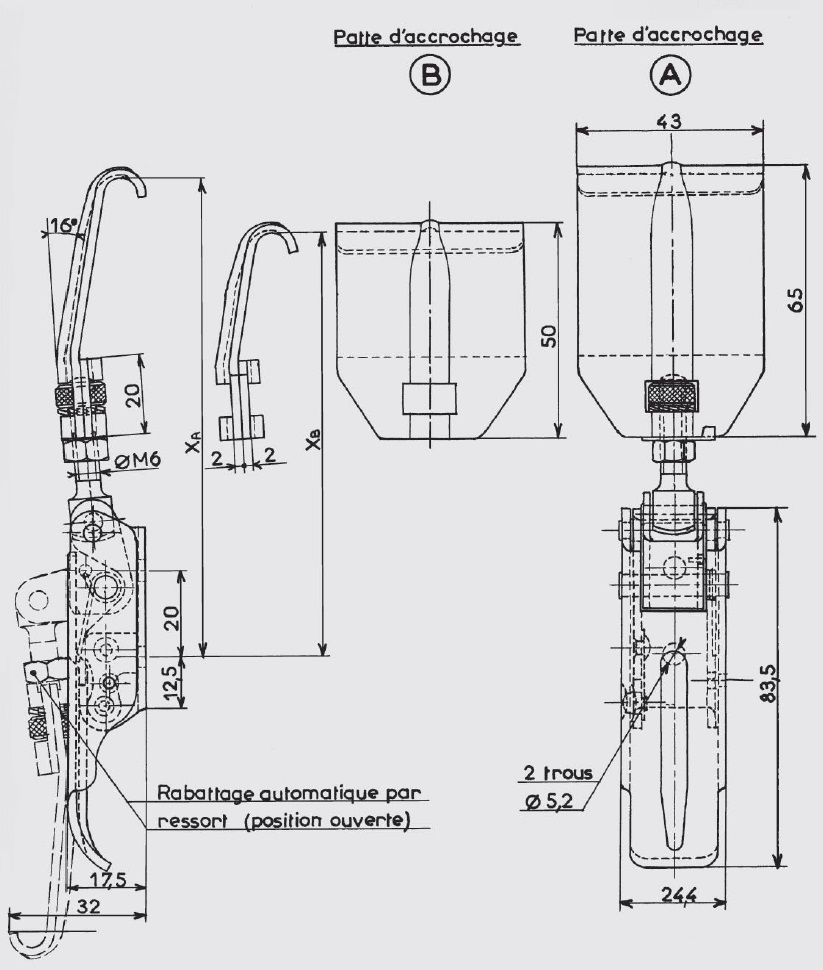

La cote XA varie entre 107 mm et 114 mm.
La cote XB varie entre 92 mm et 99 mm.
La tension maxi en utilisation : 300 daN.
Tension maxi avant déformation : 600 daN.
Crochet utilisable : Modèle AC.151
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Verrouillage GR.78 est identique à celui représenté sur le modèle GP.75
