Grenouillère Ressort SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à anneau
  • Grenouillères Ressorts Grenouillère Ressort Sav à Anneau 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Anneau 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : métal de 12/10e, 2 trous de Ø 3,5 mm.
Anneau : fil Ø 2,8 mm (inox Ø 2,5 mm).
Biellette intérieure : métal de 15/10e.
Ressort de compression : corde à piano, Ø 12/10e en acier.
Eléments d'assemblage : 2 rivets forés Ø 3 mm.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Bonne résistance aux vibrations.

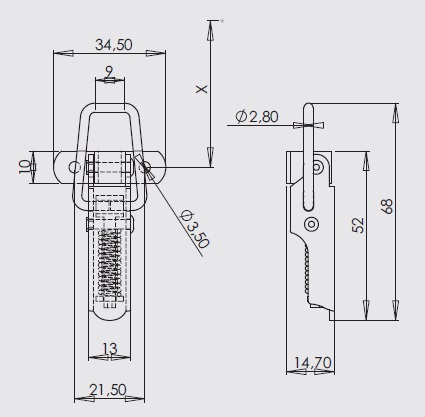

Cote approximative de montage avec le crochet AC.236 : X= 33 mm pour une tension d'environ 25 daN.
Tension maxi en utilisation : 40 daN.
Crochet standard : Modèle AC.236.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage blancavec trous3,000GP.538-ZI
Acier zingage bichromatéavec trous3,000GP.538-ZB*
Inox 18/8 brut avec trous 3,000 GP.538-IB*
* Articles fabriqués sur demande
