Grenouillère Ressort SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à anneau
  • Grenouillères Ressorts Grenouillère Ressort Sav à Anneau 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Anneau 2
Description Fiche technique Complément

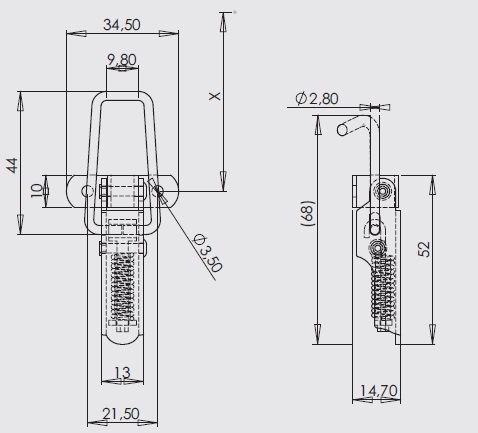

Levier : métal de 15/10e.
Patte de fixation : métal de 12/10e, 2 trous de Ø 3,5 mm.
Anneau : fil Ø 2,8 mm (inox Ø 2,5 mm).
Biellette intérieure : métal de 15/10e.
Ressort de compression : corde à piano, Ø 12/10e.
Eléments d'assemblage : 2 rivets forés Ø 3 mm.
Avec anneau courbé pour accrochage en gorge.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Bonne résistance aux vibrations.
Cote approximative de montage avec le crochet AC.236 : X= 43 mm pour une tension d'environ 25 daN.
Tension maxi en utilisation : 40 daN.
Crochet standard : Modèle AC.236.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage blancavec trous3,100GP.544-ZI*
Acier zingage bichromatéavec trous3,100GP.544-ZB*
Inox 18/8 brut avec trous 3,100 GP.544-IB*
* Articles fabriqués sur demande
