Grenouillère Ressort SAV à Biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à Biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier: métal de 15/10e.
Patte de fixation GP.2: métal de 20/10e, 2 trous de Ø 3,65 mm.
Biellettes latérales intérieures: métal de 15/10e.
Biellettes latérales extérieures: métal de 15/10e.
Ressorts de compression: corde à piano, Ø 13/10e en acier, Ø 14/10e en inox.
Eléments d'assemblage: 2 entretoises de Ø 3 mm, rivetées, acier ou inox suivant la matière.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Possibilité de fermeture par cadenas.

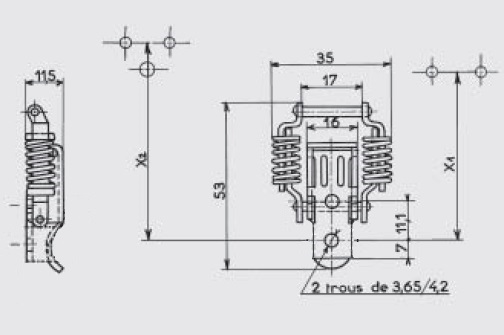

Cote approximative de montage:
Avec le crochet AC.101: X1= 52,4 mm pour une tension d'environ 20 daN.
Avec le crochet AC.104: X2= 63,2 mm pour une tension d'environ 20 daN.
Tension maxi en utilisation: 30 daN.
Crochets standards: Modèle AC.101 et AC.104
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierdécapéavec trous Ø 3.652,950GP.2-BR*
Acierzingage bichromatéavec trous Ø 3.652,950GP.2-ZB*
Acierzingage blancavec trous Ø 3.652,950GP.2-ZI
Inox 18/8brutavec trous Ø 3.652,950GP.2-IB
Acierzingage blancavec trous Ø 4.22,950GP.2-EZI
Inox 18/8brutavec trous Ø 4.22,950GP.2-EIB*
* Articles fabriqués sur demande
