Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier: métal de 15/10e.
Patte de fixation: métal de 20/10e, 2 trous de Ø 3,1 mm dont 1 fraisé.
Biellettes latérales intérieures: inox 18/8 de 15/10e dans tous les modèles.
Biellettes latérales extérieures: inox 18/8 de 15/10e dans tous les modèles.
Ressorts de compression: corde à piano, Ø 13/10e en acier (zingage blanc), Ø 14/10e en inox.
Elements d'assemblage: 2 entretoises de Ø 3 mm, rivetées, inox 18/8 dans tous les modèles.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Le modèle en acier inox est étudié pour offrir de meilleures garanties de résistance à la corrosion.

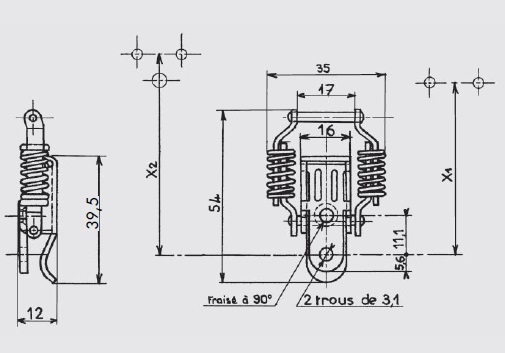

Cote approximative de montage:
Avec le crochet AC.101: X1= 56 mm pour une tension d'environ 20 daN.
Avec le crochet AC.104: X2= 67,1 mm pour une tension d'environ 20 daN.
Tension maxi en utilisation: 30 daN.
Crochets standards: Modèle AC.101 et AC.104.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage bichromatéavec trous3,000GP.9-ZB*
Acierzingage blancavec trous3,000GP.9-ZI
Inox 18/8brutavec trous3,000GP.9-IB
* Articles fabriqués sur demande
