Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 20/10e .
Patte de fixation : renforcée, métal de 20/10e, 2 trous de Ø ; 5,2.
Biellettes latérales intérieures : métal de 20/10e.
Biellettes latérales extérieures : métal de 20/10e.
Ressorts de compression : surpuissants, corde à piano de Ø ; 2 mm en acier ou inox 18/8.
Eléments d'assemblage : 2 entretoises de Ø ; 4 mm rivetées en acier ou inox 18/8.
Très bonne souplesse d'utilisation.
Grandes course des ressorts.
Particulièrement recommandée en cas d'absence de joint.
Larges tolérances de positionnement.

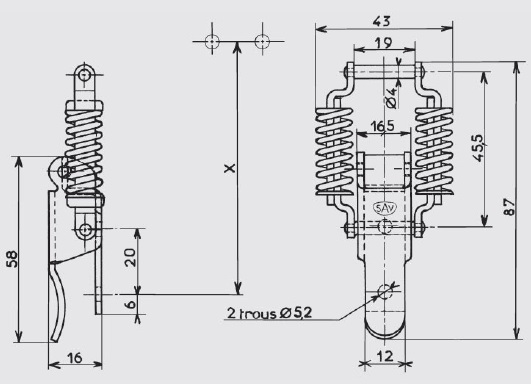

Cote approximative de montage : avec le crochet AC.121 : X= 88 mm pour une tension d'environ 55 daN.
Tension maxi en utilisation : 65 daN.
Crochets standards : Modèle AC.121.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapéavec trous7,000GP.20-BR*
Acier zingage bichromatéavec trous7,000GP.20-ZB*
Acier zingage blancavec trous7,000GP.20-ZI
Inox 18/8 brut avec trous 7,000 GP.20-IB
Inox 18/8 passivation avec trous 7,000 GP.20-IA*
* Articles fabriqués sur demande
