Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : renforcée, métal de 25/10e, 2 trous de Ø ; 5,5 mm.
Biellettes latérales intérieures : métal de 25/10e.
Biellettes latérales extérieures : métal de 25/10e.
Ressorts de compression : surpuissants, corde à piano, Ø ; 17/10e en acier, Ø ; 18/10e en inox.
Eléments d'assemblage : 1 entretoise de Ø ; 3,5 mm rivetée en acier ou inox 18/8 ; 1 entretoise de Ø ; 4,5 mm rivetée acier ou inox 18/8.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.

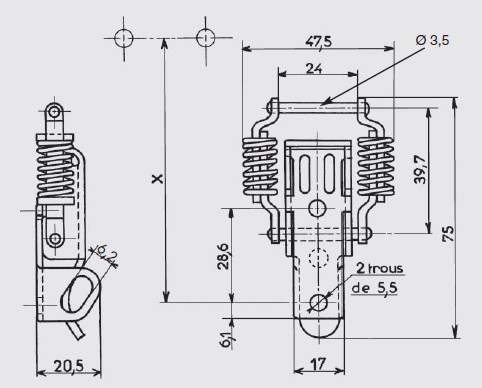

Cote approximative de montage : avec le crochet AC.122 : X= 87 mm pour une tension d'environ 35 daN.
Tension maxi en utilisation : 45 daN.
Crochets standards : Modèle AC.122.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapéavec 2 trous7,500GP.23-BR*
Acier zingage bichromatéavec 2 trous7,500GP.23-ZB*
Acier zingage blancavec 2 trous7,500GP.23-ZI
Inox 18/8 brut avec 2 trous 7,500 GP.23-IB
* Articles fabriqués sur demande
