Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : à porte-cadenas central et sans soudure, métal de 15/10e, 2 trous de Ø ; 4,5 mm.
Biellettes latérales intérieures : métal de 25/10e.
Biellettes latérales extérieures : métal de 25/10e.
Ressorts de compression : corde à piano, Ø ; 17/10e en acier, Ø ; 18/10e en inox.
Eléments d'assemblage : 2 entretoises de Ø ; 3,5 mm rivetées, en acier ou inox 18/8 ; 1 axe de Ø ; 4 mm riveté inox 18/8.
Possibilités de fermeture par cadenas.
avantage du porte-cadenas central.
Très bonne souplesse d'utilisation.
Larges tolérances de positionnement.
Particulièrement recommandée en cas d'absence de joint.
Possibilité de plombage.

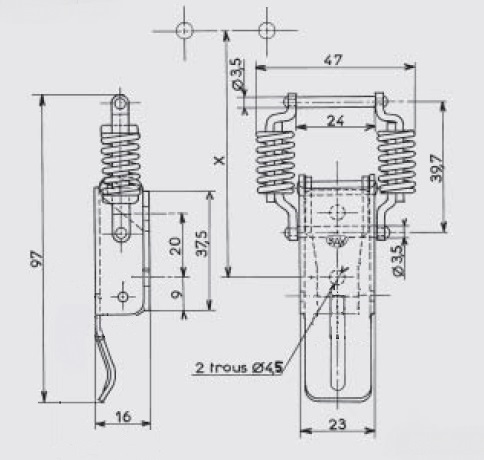

Cote approximative de montage : avec le crochet AC.122 : X= 83,4 mm pour une tension d'environ 35 daN.
Tension maxi en utilisation : 45 daN.
Crochets standards : Modèle AC.122., modèle AC.125.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier brutavec trous6,700GP.27-BR*
Acier zingage bichromatéavec trous6,700GP.27-ZB*
Acier zingage blancavec trous6,700GP.27-ZI
Inox 18/8 brut avec trous 6,700 GP.27-IB
Inox 18/8 polissage avec trous 6,700 GP.27-IP*
* Articles fabriqués sur demande
