Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier : nervuré métal de 20/10e.
Patte de fixation : renforcé, acier de 20/10e, 2 trous de Ø ; 5,2 mm.
Biellettes latérales intérieures : acier de 20/10e.
Biellettes latérales extérieures : acier de 20/10e.
Ressorts de compression : surpuissants, corde à piano 20/10e en acier ou inox 18/8
Manette : emboutie, inox 18/8 dans tous les modèles GP.75.
Ressort de rappel : corde à piano en inox de 8/10e.
Eléments d'assemblage : 2 entretoises de Ø ; 5 mm rivetées, en acier ou inox 18/8 ; 1 axe de Ø ; 4 mm riveté inox 18/8 ; 1 axe de Ø ; 3 mm riveté en inox 18/8.
Grande résistance pour une grenouillère à ressorts.
Verrouillage intégral du levier sur la patte de fixation : par bille et lamelle ressort (GP.29) et manette escamotable (GP.75).
Manoeuvres aisées de la manette de déverrouillage.
Possibilité de plombage.
Une variante équipée d'une valve permet la décompression automatique lors de l'ouverture de la grenouillère.
Grande course de ressorts.
Larges tolérances de positionnement.
Particulièrement recommandée en cas d'absence de joint.

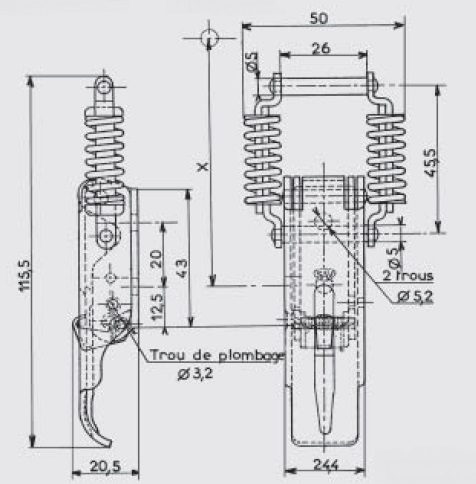

Cote approximative de montage : avec le crochet AC.144 : X= 82,5 mm pour une tension d'environ 55 daN.
Tension maxi en utilisation : 75 daN.
Crochets standards : Modèle AC.144., modèle AC.122.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous12,470GP.75-ZB*
Acier zingage blancavec trous12,470GP.75-ZI
Inox 18/8 brut avec trous 12,470 GP.75-IB
Inox 18/8 passivé avec trous 12,470 GP.75-IA
* Articles fabriqués sur demande
