Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 20/10e, 2 trous de Ø ; 5,2 mm.
Biellettes latérales intérieures : métal de 25/10e.
Biellettes latérales extérieures : métal de 25/10e.
Ressorts de compression : corde à piano Ø ; 17/10e en acier, Ø ; 18/10e en inox.
Ressort de verrouillage : feuillard en métal écroui de 12/10e (acier ou inox).
Plot de verrouillage : riveté, inox 18/8.
Eléments d'assemblage : 1 axe de Ø ; 4 mm riveté, inox 18/8, 1 rivet de Ø ; 3 mm inox 18/8 ; 2 entretoises Ø ; 5 mm, rivetées, acier ou inox 18/8.
Robutesse.
Verrouillage du levier sur la patte de fixation, d'o¨ très grande résistance aux vibrations et aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
(1) Ces modèles ne sont pas équipés de verrouillage à ressort.
Variante à serrure : serrure à came batteuse cylindre à paillettes, fournie avec 2 clés.

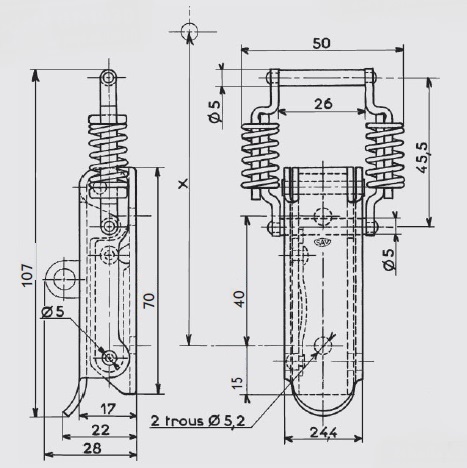

Cote approximative de montage : avec le crochet AC.144 (au trou inférieur) : X= 102,5 mm pour une tension d'environ 35 daN.
Tension maxi en utilisation : 45 daN.
Crochet standard : Modèle AC.144.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous12,500GP.94-ZB*
Acier zingage blancavec trous12,500GP.94-ZI
Inox 18/8 brut avec trous 12,500 GP.94-IB
* Articles fabriqués sur demande
