Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : acier ou inox 18/8 de 20/10e, 3 trous de Ø ; 5,2 mm.
Biellettes latérales intérieures : acier ou inox 18/8 de 25/10e.
Biellettes latérales extérieures : acier ou inox 18/8 de 25/10e.
Ressorts de compression : corde à piano Ø ; 19/10e en acier, Ø ; 20/10e en inox 18/8.
Ressort de verrouillage : acier ou inox 18/8 de 15/10e.
Plot de verrouillage : riveté, inox 18/8.
Eléments d'assemblage : 1 axe de Ø ; 5 mm riveté en inox, 1 rivet de Ø ; 3 mm inox 18/8 ; 2 entretoises Ø ; 5 mm, rivetées, acier ou inox 18/8.
Grande robutesse.
Verrouillage à bille du levier sur la patte de fixation, d'o¨ très grande résistance aux vibrations et aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Tolérances de positionnement élargies.
Manoeuvre aisée.
(1) Ces modèles ne sont pas équipés de verrouillage à ressort.
Variante à serrure : serrure à came batteuse cylindre à paillettes, fournie avec 2 clés.

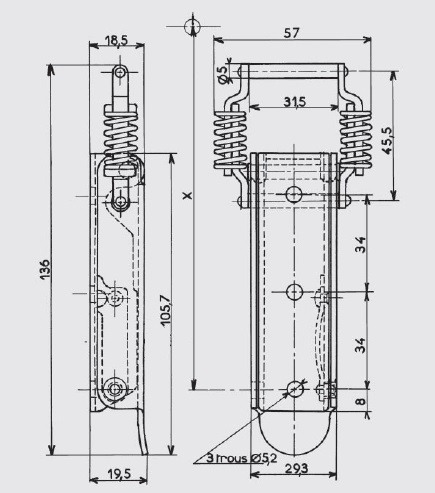

Cote approximative de montage : avec le crochet AC.143 (au trou inférieur) : X= 134 mm pour une tension d'environ 55 daN.
Tension maxi en utilisation : 65 daN.
Crochet standard : Modèle AC.143.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous17,500GP.31-ZB*
Acier zingage blancavec trous17,500GP.31-ZI
Inox 18/8 brut avec trous 17,500 GP.31-IB
* Articles fabriqués sur demande
