Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 20/10e, 3 trous de Ø ; 5,2 mm.
Biellettes : nervurées, métal de 25/10e.
Ressort à ondes : acier trempé de 20/10e ou inox écroui de 1,2 mm.
Ressort de verrouillage : feuillard acier écroui de 12/10e ou inox 18/8.
Plot de verrouillage : riveté, inox 18/8.
Eléments d'assemblage : 2 entretoises Ø ; 5 mm rivetées, 1 axe Ø ; 5 mm riveté, inox 18/8 ; 1 rivet Ø ; 3 mm en inox 18/8.
Modèle unique alliant une très grande résistance à l'élasticité exceptionnelle d'un ressort.
Une limitation de la course du ressort évite une utilisation au-delà de sa limite élastique.
Cette grenouillère peut jouer un rôle de soupape en cas de surpressions internes accidentelles.
Verrouillage du levier en position fermée, d'o¨ une très grande résistance aux vibrations et aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Manoeuvre aisée.
Très bonne souplesse d'utilisation.
Bonnes tolérances de positionnement.

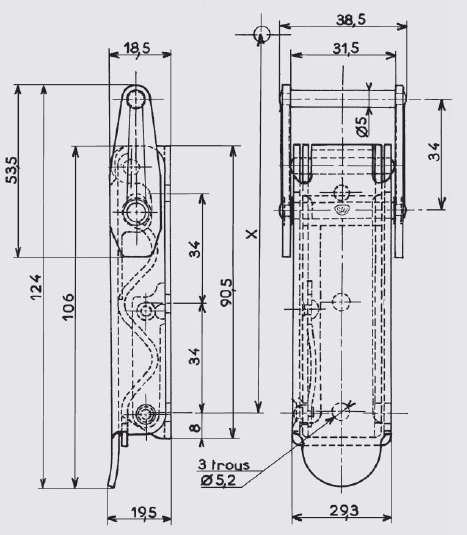

Cote approximative de montage : avec le crochet AC.143 : X= 117,3 mm pour une tension d'environ 250 daN.
Tension de travail maxi du ressort à ondes : 400 daN.
Tension maxi en utilisation : 450 daN.
Course du ressort à ondes : 3,5 mm.
Crochet standard : Modèle AC.143.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Les tensions indiquées ne sont valables que pour les modèles en acier.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous22,100GP.47-ZB
Acier zingage blancavec trous22,100GP.47-ZI
Inox 18/8 brut avec trous 22,100 GP.47-IB*
* Articles fabriqués sur demande
