Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 8/10e.
Patte de fixation : métal de 10/10e, 2 trous de Ø 3,2 mm.
Etrier d'accrochage : métal de 10/10e.
Carter : métal de 8/10e.
Ressort de compression : corde à piano de 5,5/10e, en inox 18/8.
Eléments d'assemblage : 2 axes de Ø 1,5 mm en inox 18/8 rivetés.
Modèle miniaturisé
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Très bon aspect esthétique.

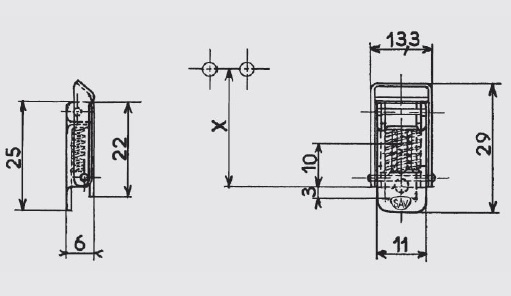

Cote approximative de montage avec le crochet AC.166 : X= 28,5 mm pour une tension d'environ 15 daN.
Tension maxi en utilisation : 20 daN.
Course maxi : 2,5 mm.
Crochet standard : Modèle AC.166.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous0,630GP.69-ZB*
Acier zingage blancavec trous0,630GP.69-ZI
Inox 18/8 brut avec trous 0,630 GP.69-IB*
* Articles fabriqués sur demande
