Grenouillère Ressort SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Montage Equerre / Grenouillère Ressort SAV à biellettes
  • Grenouillères Montage Equerre Grenouillère Ressort Sav à Biellettes 1
  • Grenouillères Montage Equerre Grenouillère Ressort Sav à Biellettes 2

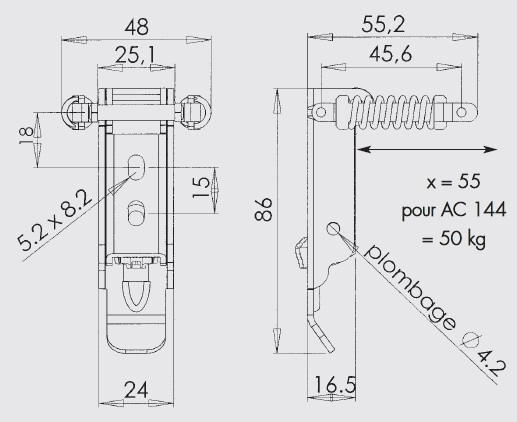

Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 20/10e avec 2 oblongs 8.2 x 5.2.
Biellettes : métal de 20/10e.
Ressort de compression : fil Ø 2 mm.
Manette de verrouillage : inox 18/8 ép 1,2 mm.
Ressort de rappel : fil inox Ø 8/10e.
Eléments d'assemblage : 2 entretoises Ø 5 mm rivetés, 1 axe Ø 4 mm riveté, 1 axe inox Ø 3 mm riveté.
Utilisation sur 2 plans perpendiculaires.
Grande résistance et grande course des ressorts.
Verrouillage intégrale du levier sur la patte de fixation.
Possibilité de plombage.
Large tolérance de positionnement.
Conèu pour accrochage en gorge.
Tension maxi en utilisation : 75 daN.
Crochets standards : Modèle AC.144 et AC.122.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous12,800GP.1076-ZB*
Acier zingage blancavec trous12,800GP.1076-ZI
Inox 18/8 brut avec trous 12,800 GP.1076-IB
* Articles fabriqués sur demande
