Grenouillère Ressort SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à patte d'accrochage
  • Grenouillères Ressorts Grenouillère Ressort Sav à Patte D'accrochage 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Patte D'accrochage 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,2 mm.
Patte d'accrochage : nervurée, acier trempé (ou inox) de 20/10e.
Ressort à ondes : acier trempé de 8/10e ou inox écroui de 1,2 mm.
Ressort de verrouillage : inox écroui de 6/10e.
Plot de verrouillage : riveté en inox 18/8 dans tous les modèles.
Eléments d'assemblage : 1 axe de Ø 5 mm riveté, 1 axe Ø 4 mm riveté, en inox 18/8 ; 1 rivet Ø 3 mm en inox 18/8.
Modèle unique alliant une très grande résistance à l'élasticité exceptionnelle d'un ressort.
Une limitation de la course du ressort évite une utilisation au-delà de sa limite élastique.
Cette grenouillère peut jouer un rôle de soupape en cas de surpressions internes accidentelles.
Verrouillage du levier en position fermée.
Possibilité de plombage.
Manoeuvres aisées.
Très bonne souplesse d'utilisation.
Bonnes tolérances de positionnement.

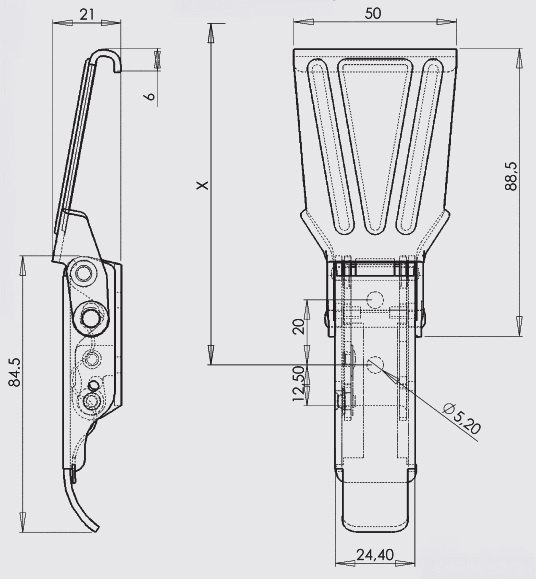

Cote approximative de montage avec le crochet AC.158 : X= 111,7 mm pour une tension d'environ 250 daN.
Tension de travail maxi du ressort à ondes : 400 daN.
Tension maxi en utilisation sur la patte d'accrochage : 450 daN.
Course du ressort à ondes : 3,5 mm.
Crochets standards : Modèle AC.158 et AC.159.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous11,500GP.1048-ZB
Acier zingage blancavec trous11,500GP.1048-ZI
Inox 18/8 brut avec trous 11,500 GP.1048-IB
* Articles fabriqués sur demande
