Grenouillère Ressort SAV capotée à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV capotée à biellettes
  • Grenouillères Ressorts Grenouillère Ressort Sav Capotée à Biellettes 1
  • Grenouillères Ressorts Grenouillère Ressort Sav Capotée à Biellettes 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : métal de 15/10e, 2 trous de plombage Ø 3,65 mm, 2 trous de Ø 4,2 mm ou non percée pour soudure.
Biellette : métal de 15/10e.
Ressort de compression : fil Ø 9/10e en inox 18/8.
Etrier : d'une seule pièce, métal de 15/10e.
Eléments d'assemblage : 2 axes Ø 3 mm rivetés inox 18/8, 2 pivots d'articulation rivetés inox 18/8.
Très bonne souplesse d'utilisation.
Recommandée en cas d'absence de joint.
Possibilité de plombage.
Large tolérance de positionnement.
Protection au ruissellement.
Tension maxi en utilisation : 50 daN.
Montage avec crochets standards AC.1113.

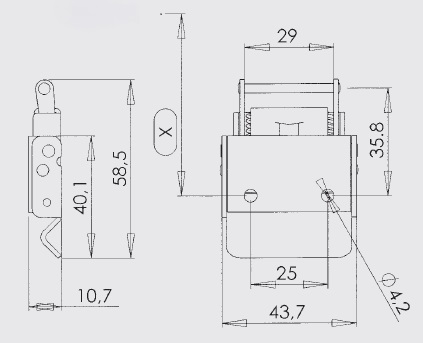

Tension en utilisation d'environ 35 daN pour une cote approximative de montage X=49,5 mm.
Matière et finition : Inox (IB) ou Acier Zing. Bichrom. (ZB)
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATERIELFINITIONFIXATIONPOIDS THERORIQUE
KG/CENT		REFERENCES
Acierzingage bichromatéavec trous6,050GP.2013-ZB*
Acierzingage blancavec trous6,050GP.2013-ZI*
Inox 18/8 brut avec trous6,400 GP.2013-IB
Inox 18/8 Polissage avec trous6,400 GP.2013-IP*
* Articles fabriqués sur demande
