Grenouillère Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 2
Description Fiche technique Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,2 mm.
Anneau : soudé, fil rond Ø 5 mm.(non soudé sur GO 32 VZI)
Ressort de verrouillage : feuillard écroui de 12/10e (acier ou inox). (verrouillage par bossage sur GO 32 VZI)
Plot de verrouillage : riveté.
Eléments d'assemblage : 1 axe de Ø 5 mm riveté ; 1 rivet de Ø 3 mm.
Grande robustesse.
Verrouillage du levier sur la patte de fixation (particulièrement recommandé en cas vibrations).
Possibilité de plombage.
Fermoir type "caisse à munitions".

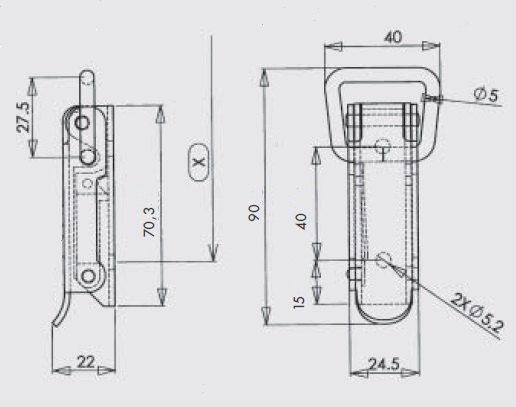

Cote approximative de montage avec le crochet AC. 157 : X= 94 mm pour une tension d'environ 150 daN.(Pour modèle long)
Tension maxi en utilisation : 250 daN.
Crochet standard : Modèle AC.156 et AC.157. (Pour modèle long), AC.144 modèle court.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierbrutavec trous10,300GO.32-BR
Acierbrutsans trous10,370GO.32-ABR*
AcierZingage blancavec trous10,300GO.32-ZI
AcierZingage bichromatéavec trous10,300GO.32-ZB*
Inox 18/8brutavec trous10,900GO.32-IB
AcierZingage blancavec trous(verrouillage à bossage)10,300GO.32-VZI
AcierZingage blancavec trous fraisés10,300GO.32-BZI
* Articles fabriqués sur demande
