Grenouillère Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 2
Description Fiche technique Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,2 mm.
Anneau : soudé, fil rond Ø 5 mm.
Ressort de verrouillage : feuillard écroui de 12/10e (acier ou inox).
Plot de verrouillage : riveté.
Eléments d'assemblage : 1 axe de Ø 5 mm riveté ; 1 rivet de Ø 3 mm.
Grande robustesse.
Verrouillage du levier sur la patte de fixation (particulièrement recommandé en cas vibrations).
Possibilité de plombage.
Fermoir type "caisse à munitions".

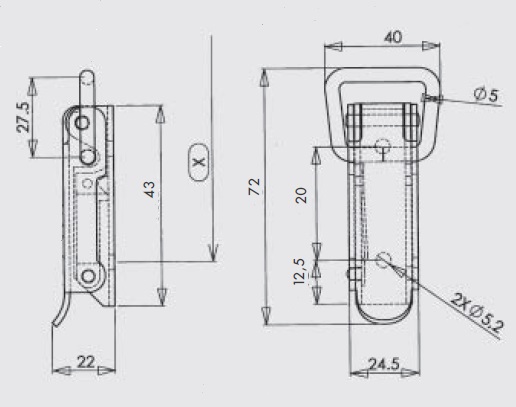

Cote approximative de montage avec le crochet AC. 144 : X= 59 mm pour une tension d'environ 150 daN.
Tension maxi en utilisation : 250 daN.
Crochet standard : Modèle AC.144.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierbrutavec trous7,800GO.2032-BR*
AcierZingage blancavec trous7,800GO.2032-ZI
AcierZingage bichromatéavec trous7,800GO.2032-ZB*
Inox 18/8brutavec trous8,000GO.2032-IB
* Articles fabriqués sur demande
