Grenouillère Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 2
Description Fiche technique Complément

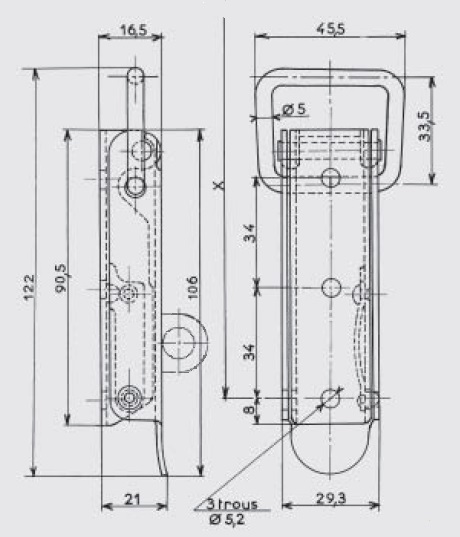

Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 3 trous de Ø 5,2 mm.
Anneau : soudé, fil rond Ø 5 mm.
Ressort de verrouillage : métal de 15/10e.
Plot de verrouillage : riveté.
Eléments d'assemblage : 1 axe de Ø 5 mm riveté ; 1 rivet de Ø 3 mm.
Grande robustesse.
Verrouillage du levier sur la patte de fixation (particulièrement recommandé en cas vibrations).
Possibilité de plombage.
Fermoir type "caisse à munitions".
Seul le modèle E est équipé de verrouillage à ressort.
Cote approximative de montage avec le crochet AC. 155 : X= 131,5 mm pour une tension d'environ 200 daN.
Tension maximale en utilisation : 300 daN.
Crochets standards : Modèle AC.154 et AC.155.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierbrutavec trous16,450GO.80-BR*
AcierZingage blancavec trous16,450GO.80-ZI
AcierZingage bichromatéavec trous16,450GO.80-ZB*
Inox 18/8brutavec trous16,450GO.80-IB
Acierbrutavec trous16,700GO.80-EBR*
AcierZingage blancavec trous16,700GO.80-EZI
AcierZingage bichromatéavec trous16,700GO.80-EZB*
Inox 18/8brutavec trous16,700GO.80-EIB*
* Articles fabriqués sur demande
