Grenouillère Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 2
Description Fiche technique Complément

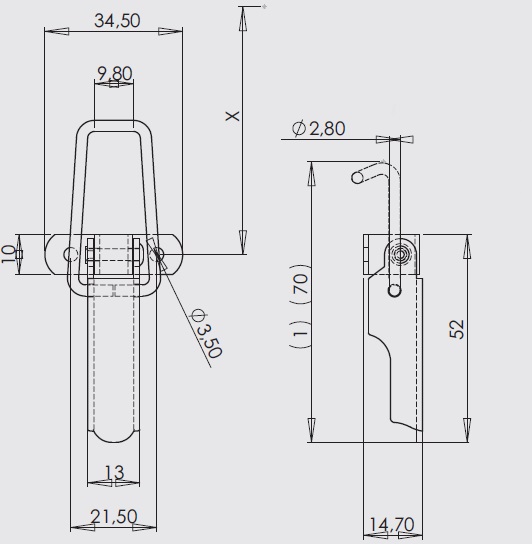

Levier : métal de 15/10e
Patte de fixation : métal de 12/10e, 2 trous de Ø ; 3,5 mm ou non percée pour soudure.
Anneau : fil de Ø ; 2,8 mm (inox Ø ; 2,5 mm)
Elément d'assemblage
1 rivet foré Ø ; 3 mm.
(1) Variante GO.541 : Anneau courbé pour accrochage en gorge.
Cote approximative de montage avec le crochet AC. 236 : X= 43 mm pour une tension d'environ 30 daN.
Tension maxi en utilisation : 60 daN.
Crochet standard : Modèle AC.236.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage blancavec trous2,400GO.541-ZI*
Acierzingage bichromatéavec trous2, 400GO. 541-ZB*
Inox 18/8brutavec trous2, 400GO. 541-IB*
* Articles fabriqués sur demande
