Grenouillère Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 2
Description Fiche technique Complément

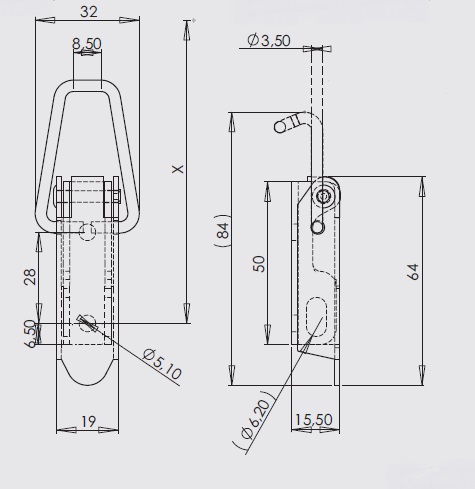

Levier : métal de 15/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø ; 5,1 mm ou non percée pour soudure.
Anneau : fil de Ø ; 3,5 mm
Elément d'assemblage
1 rivet foré Ø ; 3,5 mm.
Variante:
Porte cadenas intérieur + anneau courbé pour le GO.566.
Cote approximative de montage avec le crochet AC. 239 : X= 72,5 mm pour une tension d'environ 40 daN.
Tension maxi en utilisation : 80 daN.
Crochet standard : Modèle AC.239.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage blancavec trous6,200GO.566-ZI*
Acierzingage bichromatéavec trous6, 200GO. 566-ZB*
Inox 18/8brutavec trous6, 200GO. 566-IB*
* Articles fabriqués sur demande
