Grenouillère Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau

Description Complément

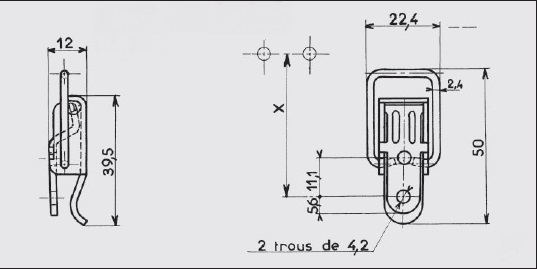

Levier : métal de 15/10e
Patte de fixation : métal de 15/10e, 2 trous de Ø 4,2 mm ou non percée pour soudure.
Anneau : fil de Ø 2,4 mm

Cote approximative de montage avec le crochet AC. 103 : X= 45,5 mm pour une tension d'environ 25 daN.
Tension maxi en utilisation : 50 daN.
Crochet standard : Modèle AC.103.
Sur demande, cette grenouillère peut être équipée de tout anneau spécial.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Pour une question de résistance, le modèle en alliage léger est monté avec un anneau en acier zingué blanc.

Télécharger fichier IGS

MATIERE	FINITION	FIXATION	POIDS THEORIQUE KG/CENT	REFERENCES
Acier	décapé	avec trous	2,000	GO.6-BR*
Acier	décapé	sans trous	2,040	GO.6-ABR
Acier	décapé	avec bossages de soudure	2,040	GO.6-UBR*
Acier	zingage blanc	avec trous	2,000	GO.6-ZI
Acier	zingage bichromaté	avec trous	2,000	GO.6-ZB*
Acier	chromage	avec trous	2,000	GO.6-CH*
Alliage léger	brut	avec trous	0,850	GO.6-AL
Inox 18/8	brut	avec trous	2,000	GO.6-IB
Inox 18/8	brut	sans trous	2,000	GO.6-AIB

* Articles fabriqués sur demande
