Grenouillère Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau 2
Description Fiche technique Complément

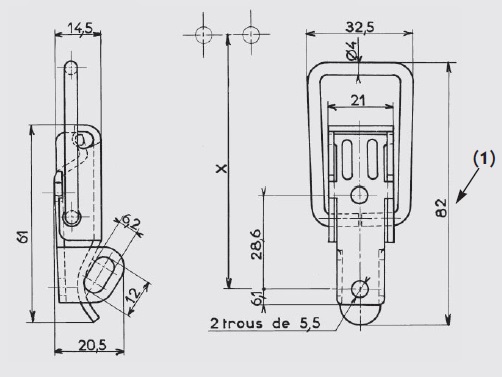

Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,5 mm ou non percée pour soudure.
Anneau : fil de Ø 4 mm
Variante GO.24F* : Longueur hors tout 111 mm au lieu de 82 mm.
Cote approximative de montage avec le crochet AC. 121 ou AC. 123 : X= 78,7 mm pour une tension d'environ 30 daN.
Tension maxi en utilisation : 60 daN.
Crochet standard : Modèle AC.121, modèle AC.123.
Sur demande, cette grenouillère peut être équipée de tout anneau spécial.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Pour une question de résistance, le modèle en alliage léger est monté avec un anneau en acier zingué blanc.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierdécapéavec trous5,900GO.24-BR*
Acierdécapésans trous5,960GO.24-ABR
Acierdécapéavec bossages de soudure5,960GO.24-UBR*
Acierzingage blancavec trous5,900GO.24-ZI
Acierzingage bichromatéavec trous5,900GO.24-ZB*
Alliage légerbrutavec trous2,860GO.24-AL
Inox 18/8brutavec trous5,900GO.24-IB
Inox 18/8brutsans trous5,960GO.24-AIB*
Acierzingage blancavec trous6,490GO.24-FZI*
* Articles fabriqués sur demande
