Grenouillère Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau

Description Fiche technique Complément

Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,5 mm ou non percée pour soudure.
Anneau : fil de Ø 4 mm

Variante GO.26F* : Longueur hors tout 111 mm au lieu de 82 mm.

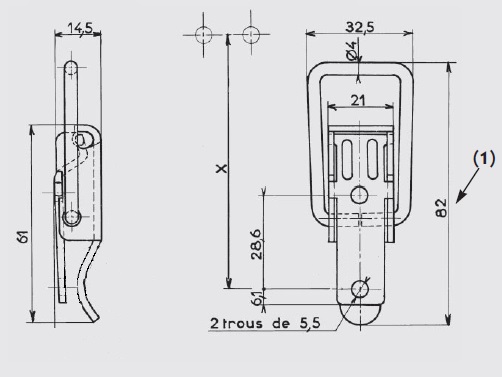

Cote approximative de montage avec le crochet AC. 121 ou AC. 123 : X= 78,7 mm pour une tension d'environ 30 daN.
Tension maxi en utilisation : 60 daN.
Crochet standard : Modèle AC.121, modèle AC.123.
Sur demande, cette grenouillère peut être équipée de tout anneau spécial.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Pour une question de résistance, le modèle en alliage léger est monté avec un anneau en acier zingué blanc.

Télécharger fichier IGS

MATIERE	FINITION	FIXATION	POIDS THEORIQUE KG/CENT	REFERENCES
Acier	décapé	avec trous	5,550	GO.26-BR*
Acier	décapé	sans trous	5,630	GO.26-ABR
Acier	décapé	avec bossages de soudure	5,630	GO.26-UBR*
Acier	zingage blanc	avec trous	5,550	GO.26-ZI
Acier	zingage bichromaté	avec trous	5,550	GO.26-ZB*
Alliage léger	brut	avec trous	2,800	GO.26-AL
Inox 18/8	brut	avec trous	5,550	GO.26-IB
Inox 18/8	brut	sans trous	5,630	GO.26-AIB*
Inox 18/8	Polissage à la bille	avec trous	5,550	GO.26-IP*
Acier	zingage blanc	avec trous	6,140	GO.26-FZI

* Articles fabriqués sur demande
