Grenouillère Rigide SAV à anneau avec serrure

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à anneau avec serrure
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau Avec Serrure 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Anneau Avec Serrure 2
Description Fiche technique Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 3 trous de Ø 5,2 mm.
Anneau : soudé, fil rond Ø 5 mm.
Ressort de verrouillage : métal de 15/10e.
Plot de verrouillage : riveté.
Eléments d'assemblage : 1 axe de Ø 5 mm riveté ; 1 rivet de Ø 3 mm.
Grande robustesse.
Verrouillage du levier sur la patte de fixation par serrure à clé (particulièrement recommandé en cas vibrations).
Possibilité de plombage.
Fermoir type "caisse à munitions".
(1) Ce modèle n'est pas équipé de verrouillage à ressort.

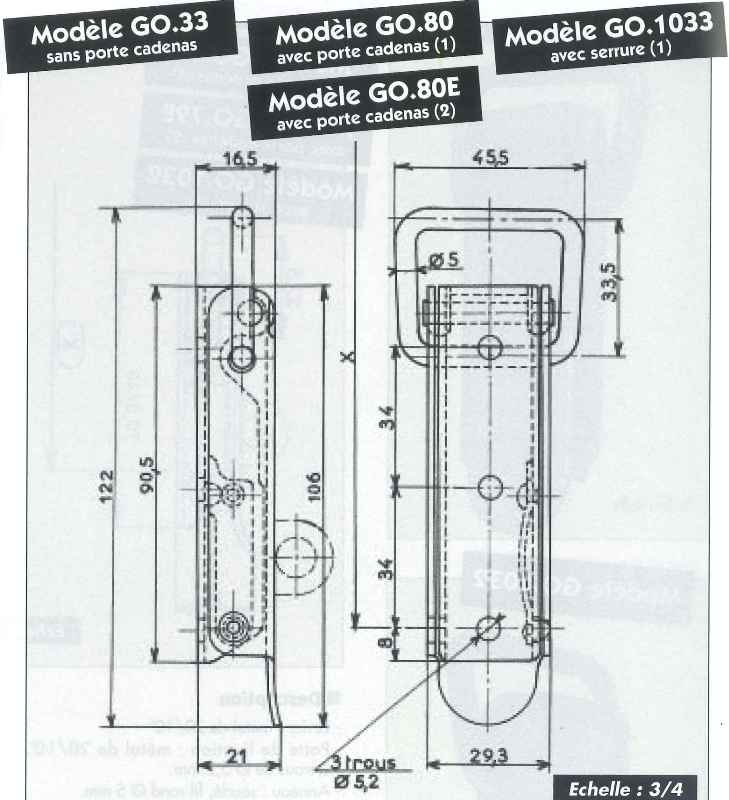

Cote approximative de montage avec le crochet AC. 155 : X= 131,5 mm pour une tension d'environ 200 daN.
Tension maxi en utilisation : 300 daN.
Crochets standards : Modèle AC.154 et AC.155.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierbrutavec trous21,600GO.1033-BR*
AcierZingage blancavec trous21,600GO.1033-ZI*
AcierZingage bichromatéavec trous21,600GO.1033-ZB*
Inox 18/8brutavec trous21,600GO.1033-IB*
* Articles fabriqués sur demande
