Grenouillère Rigide SAV à bielettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à bielettes
  • Grenouillères Rigides Grenouillère Rigide Sav à Bielettes 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Bielettes 2
Description Fiche technique Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,2 mm.
2 biellettes nervurées, métal 20/10e.
Ressort de verrouillage : feuillard écroui de 12/10e (acier ou inox).
Plot de verrouillage : riveté, acier inox 18/8 dans tous les modèles.
Eléments d'assemblage : 1 axe de Ø 4 mm riveté, inox 18/8 ; 1 rivet de Ø 3 mm inox 18/8 ; 2 entretoises de Ø ; 5 mm rivetées, acier ou inox suivant matière et finition.
Très grande robustesse.
Verrouillage du levier sur la patte de fixation (particulièrement recommandé pour les appareils soumis à des vibrations).
Possibilité de plombage.
Interchangeable avec le fermoir type "caisse à munitions" Modèle GO.32.
Ce modèle n'est pas équipé de verrouillage à ressort.

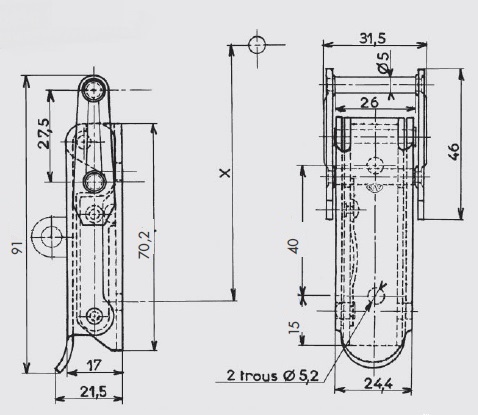

Cote approximative de montage avec le crochet AC. 144 : X= 79,5 mm pour une tension d'environ 150 daN. Pour modèle long.
Tension maxi en utilisation : 250 daN.
Crochet standard : Modèle AC.144.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Variante à serrure : serrure à came batteuse cylindre à paillette, fournie avec 2 clés.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierdécapéavec trous11,700GO.73-BR*
AcierZingage bichromatéavec trous11,700GO.73-ZB*
AcierZingage blancavec trous11,700GO.73-ZI
Inox 18/8brutavec trous11,700GO.73-IB
* Articles fabriqués sur demande
