Grenouillère Rigide SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Rigides / Grenouillère Rigide SAV à biellettes
  • Grenouillères Rigides Grenouillère Rigide Sav à Biellettes 1
  • Grenouillères Rigides Grenouillère Rigide Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 3 trous de Ø ; 5,2 mm.
Biellettes nervurées, métal 25/10e.
Ressort de verrouillage : feuillard écroui de 12/10e (acier ou inox).
Plot de verrouillage : riveté, acier inox 18/8e dans tous les modèles.
Eléments d'assemblage : 2 entretoises de Ø ; 5 mm, rivetées ; 1 axe de Ø 5 mm riveté, inox 18/8e ; 1 rivet de Ø ; 3 mm inox 18/8e.
Très grande robustesse.
Verrouillage du levier sur la patte de fixation (particulièrement recommandé pour les appareils soumis à des vibrations).
Possibilité de plombage.
Interchangeable avec le fermoir type ½ caisse à munitions ? Modèle GO.33 et GO.80.
Manoeuvres aisées.
(1) Ce modèle n'est pas équipé de verrouillage à ressort.

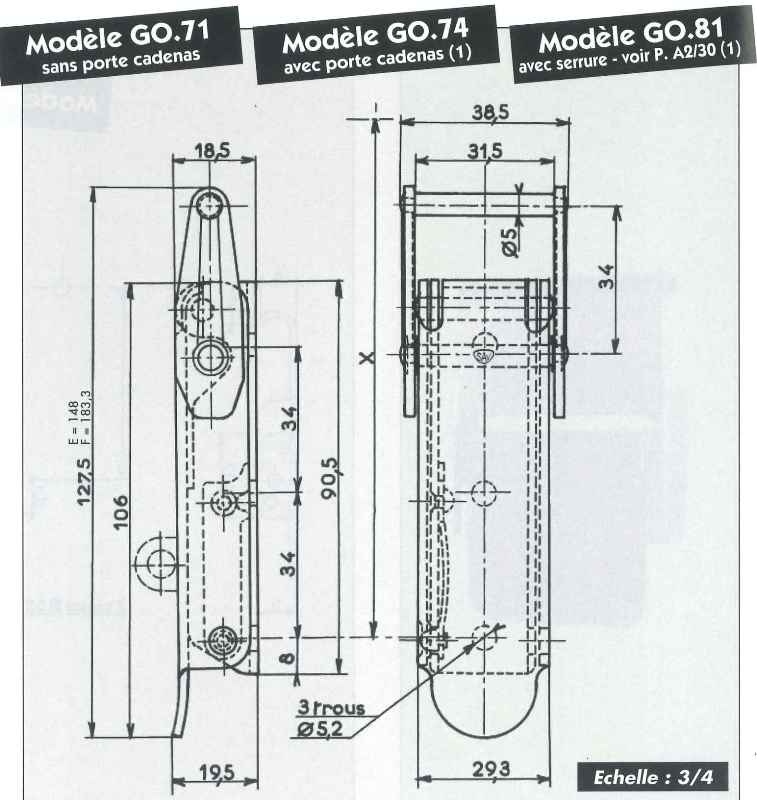

Cote approximative de montage avec le crochet AC.143 : X= 117,9 mm pour une tension d'environ 200 daN.
Tension maxi en utilisation : 300 daN.
Crochets standards : Modèle AC.143, AC. 154 et AC. 155.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Variante à serrure : Modèle GO.81. Serrure à came batteuse. Cylindre à paillette, fournie avec 2 clés.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierdécapéavec trous21,600GO.81-BR*
Acierzingage bichromatéavec trous21,600GO.81-ZB*
Inox 18/8brutavec trous21,600GO.81-IB*
* Articles fabriqués sur demande
