Grenouillère SAV Capotée à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère SAV Capotée à patte d'accrochage
  • Grenouillères Elastiques Grenouillère Sav Capotée à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère Sav Capotée à Patte D'accrochage 2
Description Fiche technique Complément

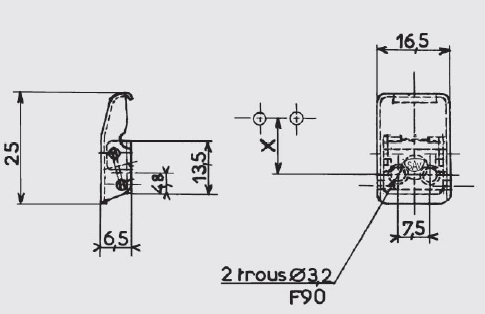

Levier : métal de 8/10e. Embouti.
Patte de fixation : à butées, métal de 10/10e, 2 trous fraisés de Ø ; 3,2 mm.
Biellette : métal de 10/10e.
Grenouillère à accrochage par l'extrémité du levier.
Le crochet, en appui sur les butées de la patte de fixation, détermine automatiquement l'entraxe de montage.
Modèle de très faible encombrement (crochet compris).
En position ouverte, l'ensemble de la grenouillère se rabat entièrement, évitant ainsi tout risque de détérioration.
Très bel aspect esthétique.
Cote approximative de montage avec crochet AC.162 : X= 13 mm pour une tension d'environ 25 daN.
Crochet standard : Modèle AC.162.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapé sans trou0,660GE.65-ABR
Acier décapé avec trous0,647GE.65-BR*
Acier zingage blanc avec trous0,647GE.65-ZI
Acier zingage bichromaté avec trous0,647GE.65-ZB*
* Articles fabriqués sur demande
