Grenouillère SAV Capotée à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère SAV Capotée à patte d'accrochage
  • Grenouillères Elastiques Grenouillère Sav Capotée à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère Sav Capotée à Patte D'accrochage 2
Description Fiche technique Complément
Levier : métal de 12/10e. Embouti.

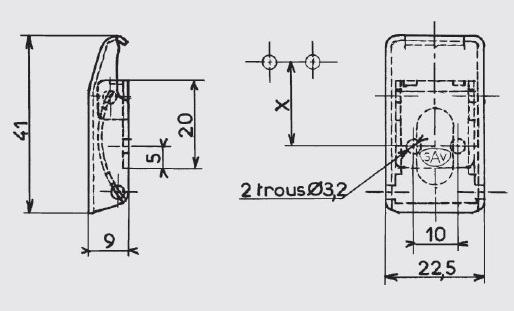

Patte de fixation : à butées, métal de 12/10e, 2 trous de Ø ; 3,2 mm.
Biellette : acier écroui de 10/10e.
Grenouillère à accrochage par l'extrémité du levier.
Le crochet, en appui sur les butées de la patte de fixation, détermine automatiquement l'entraxe de montage.
En position ouverte, l'ensemble de la grenouillère se rabat entièrement, évitant ainsi tout risque de détérioration.
Très bel aspect esthétique.
Bonne souplesse d'utilisation grÔce à l'élasticité de la biellette.
Cote approximative de montage avec crochet AC.163 : X= 20 mm pour une tension d'environ 45 daN.
Crochet standard : Modèle AC.163.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapé sans trou1,995GE.66-ABR
Acier décapé avec trous1,980GE.66-BR*
Acier zingage blanc avec trous1,980GE.66-ZI
Acier zingage bichromaté avec trous1,980GE.66-ZB*
Inox 18/8 brut avec trous1,980GE.66-IB
* Articles fabriqués sur demande
