Grenouillère Semi-Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Semi-Rigide SAV à anneau
  • Grenouillères Elastiques Grenouillère Semi-rigide Sav à Anneau 1
  • Grenouillères Elastiques Grenouillère Semi-rigide Sav à Anneau 2
Description Fiche technique Complément

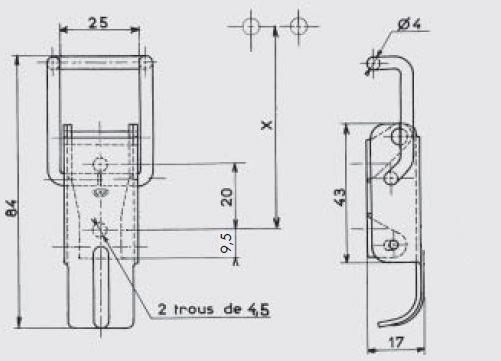

Levier : inversé, métal de 15/10e
Patte de fixation : métal de 15/10e, 2 trous de Ø ; 4,2 mm ou non percée pour soudure.
Anneau : cambré, fil rond Ø ; 4 mm.
Possibilité de plombage.
Sur demande cette grenouillère peut être équipée de tout anneau spécial.
Préconisé pour des montages sans joint o¨ les grenouillères rigides sont inadaptées.
Cote approximative de montage : avec le crochet AC.121 ou AC.123 : X= 63,3 mm pour une tension d'environ 50 daN.
Tension maxi en utilisation : 70 daN.
Crochet standard : Modèle AC.121 ou AC 123.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierdécapéavec trous5,600GE.46-BR*
Acierdécapésans trou5,630GE.46-ABR
Acier zingage blanc avec trous5,600GE.46-ZI
Acier zingage bichromaté avec trous5,600GE.46-ZB*
Inox brutavec trous 5,700GE.46-IB
* Articles fabriqués sur demande
