Grenouillère Semi-Rigide SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Semi-Rigide SAV à anneau
  • Grenouillères Elastiques Grenouillère Semi-rigide Sav à Anneau 1
  • Grenouillères Elastiques Grenouillère Semi-rigide Sav à Anneau 2
Description Fiche technique Complément

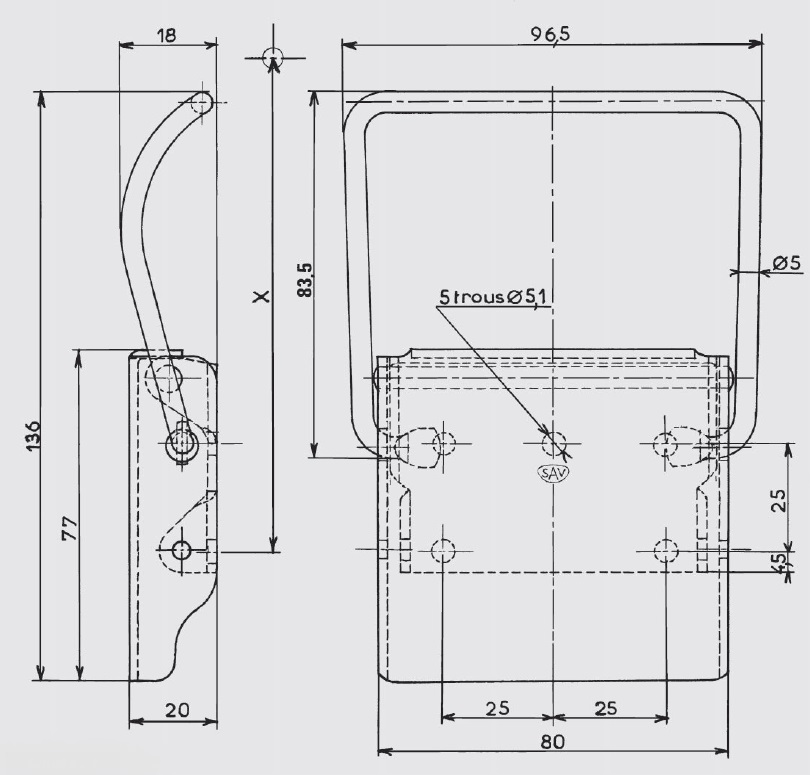

Levier : métal de 20/10e.
Patte de fixation : avec oreilles de plombage, métal de 20/10e, 5 trous de fixation de Ø ; 5,1 mm.
Anneau : galbé ; fil rond Ø ; 5 mm ; écrasé aux extrémités.
Axe riveté : Ø ; 5 mm, inox 18/8.
Une certaine élasticité est obtenue grÔce au galbe de l'anneau.
Tolérances de positionnement élargies.
Possibilité de plombage
Sur demande, cette grenouillère peut être équipée de tout anneau spécial.
Cote approximative de montage : avec le crochet AC. 164 : X= 116,7 mm pour une tension d'environ 150 daN.
Tension maxi en utilisation : 200 daN.
Crochet standard : Modèle AC. 164
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage blanc avec trous24,500GE.91-ZI
Acier zingage bichromaté avec trous24,500GE.91-ZB*
Acier chromage avec trous24,500GE.91-CH
Inox 18/8 brut avec trous24,500GE.91-IB
* Articles fabriqués sur demande
