Grenouillère Tournante SAV à Ressort

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Tournantes / Grenouillère Tournante SAV à Ressort
  • Grenouillères Tournantes Grenouillère Tournante Sav à Ressort 1
  • Grenouillères Tournantes Grenouillère Tournante Sav à Ressort 2

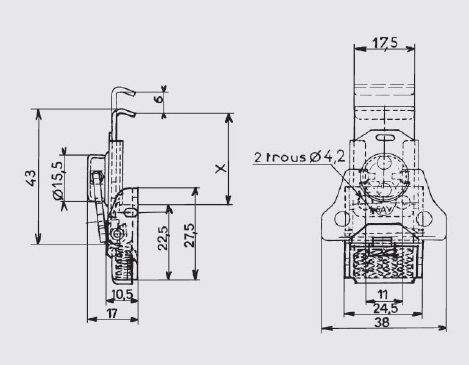

Description Fiche technique Complément
Boitier : métal de 12/10e.
Patte de fixation : métal de 20/10e, 2 trous de Ø 4,2 mm.
Patte d'accrochage : acier trempé ou inox 18/8 de 15/10e.
Papillon de manoeuvre : métal de 25/10e.
Capuchon : embouti, métal de 10/10e.
Support-capuchon : métal de 15/10e.
Carter-arrière : métal de 15/10e.
Ressort de torsion : corde à piano en inox.
Eléments d'assemblage : 1 axe-ressort en corde à piano inox, 1 pivot en inox 18/8 ; 1 entretoise en inox 18/8 ; 2 rondelles en Inox 18/8.
Fermeture par excentrique en tournant le papillon de manoeuvre.
Possibilité de plombage.
Epingle de limitation d'ouverture adaptable.
Rappel automatique du papillon par un système de ressort.
Compensation des tolérances sur cotes de montage par 4 ressorts.
Maintien de l'ensemble basculant en position ouverte par friction.
Modèle conèu pour accrochage en gorge.
Adaptation possible de pattes d'accrochage de différentes longueurs.
La cote approximative de montage : X = 31,4 mm pour une tension d'environ 60 daN.
La tension maxi en utilisation : 80 daN.
Course de déplacement : 6 mm.
Crochet utilisable : Modèle AC.161.
Télécharger fichier IGS
MATIEREFINTIONFIXATIONPOIDS
THEORIQUE kg/cent		REFERENCES
Acierzinguage bichromatéavec trous5,200GT.1064-ZB*
Acierzinguage blancavec trous5,200GT.1064-ZI
Inox 18/8brutavec trous5,200GT.1064-IB
Inox 18/8Polissageavec trous5,200GT.1064-IP*
* Articles fabriqués sur demande
