Grenouillères Ressorts SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Montage Equerre / Grenouillères Ressorts SAV à biellettes
  • Grenouillères Montage Equerre Grenouillères Ressorts Sav à Biellettes 1
  • Grenouillères Montage Equerre Grenouillères Ressorts Sav à Biellettes 2
Description Fiche technique Complément

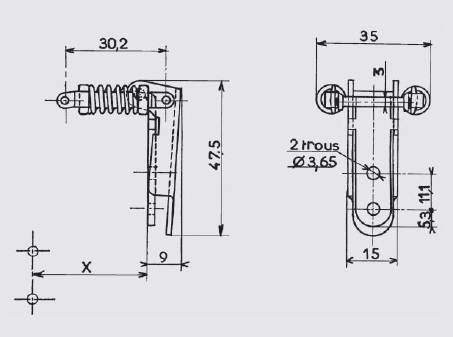

Levier: métal de 15/10e.
Patte de fixation: acier de 20/10e, 2 trous de Ø 3,65 mm.
Biellettes latérales intérieures: acier de 15/10e.
Biellettes latérales extérieures: acier de 15/10e.
Ressorts de compression: corde à piano, Ø 13/10e en acier.
Elements d'assemblage: 1 entretoise de Ø 3 mm rivetée, en acier, 1 entretoise de Ø 4 mm rivetée, en acier
Utilisation sur deux plans perpendiculaires.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Cote approximative de montage: avec le crochet AC101: X=38,5 mm pour une tension d'environ 20 daN.
Tension maxi en utilisation : 30 daN.
Crochet standard: Modèle AC.101 et AC.104.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierdécapéavec trous3,400GP.15-BR*
Acierzingage bichromatéavec trous3,400GP.15-ZB*
Acierzingage blancavec trous3,400GP.15-ZI
Inox 18/8brutavec trous3,400GP.15-IB
* Articles fabriqués sur demande
