Grenouillères Ressorts SAV

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillères Ressorts SAV
  • Grenouillères Ressorts Grenouillères Ressorts Sav 1
  • Grenouillères Ressorts Grenouillères Ressorts Sav 2
Description Fiche technique Complément
Levier: métal de 15/10e.
Patte de fixation GP8:à porte-cadenas, métal de 15/10e, 2 trous de Ø 4,2 mm.
Biellettes latérales intérieures: métal de 15/10e.
Biellettes latérales extérieures: métal de 15/10e.
Ressorts de compression: corde à piano, Ø 13/10e en acier, Ø 14/10e en inox.
Elements d'assemblage: 2 entretoises de Ø 3 mm, rivetées, acier ou inox suivant la matière.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Possibilité de fermeture par cadenas

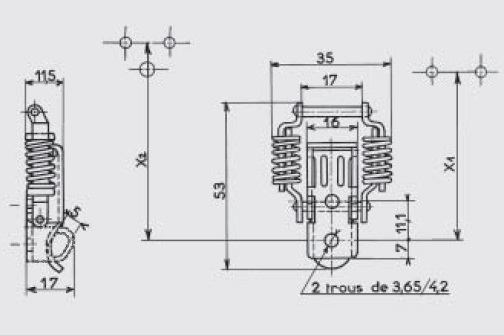

Cote approximative de montage:
Avec le crochet AC.101:X1= 52,4 mm pour une tension d'environ 20 daN.
Avec le crochet AC.104:X2= 63,2 mm pour une tension d'environ 20 daN.
Tension maxi en utilisation : 30 daN.
Crochets standards: Modèle AC.101 et AC.104.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapéavec trous3,000GP.8-BR*
Acier zingage bichromatéavec trous3,000GP.8-ZB*
Acier zingage blancavec trous3,000GP.8-ZI
Inox 18/8 brut avec trous3,000GP.8-IB
* Articles fabriqués sur demande
