Grenouillères Ressorts SAV Capotée à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillères Ressorts SAV Capotée à biellettes
  • Grenouillères Ressorts Grenouillères Ressorts Sav Capotée à Biellettes 1
  • Grenouillères Ressorts Grenouillères Ressorts Sav Capotée à Biellettes 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : nervurée, avec oreilles de plombage (GP.13) ou sans oreilles (GP.10), métal de 15/10e, 2 trous de Ø ; 3,65 mm ou non percée pour soudure.
Etrier : d'une seule pièce, métal de 15/10e.
Carter : métal de 8/10e.
Boitier intérieur : métal de 6/10e.
Ressorts de compression : corde à piano de 9/10e en inox 18/8 dans tous les modèles.
Ressort de verrouillage : métal de 5/10e
Eléments d'assemblage : 1 axe de Ø ; 3 mm riveté inox 18/8 ; 1 entretroise de Ø ; 3 mm rivetée inox 18/8 ; 2 pivots d'articulation rivetés, inox 18/8.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Très bon aspect esthétique.
Protection au ruissellement.

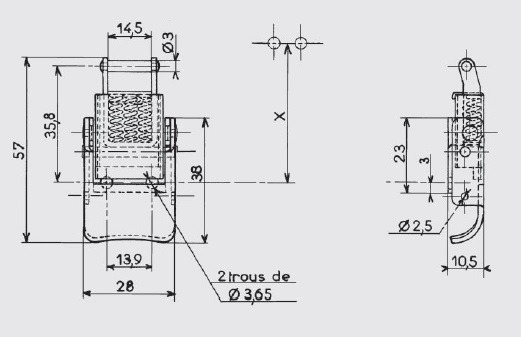

Cote approximative de montage : avec le crochet AC.113 : X= 48 mm pour une tension d'environ 30 daN.
Tension maxi en utilisation : 35 daN.
Crochets standards : Modèle AC.113.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous3,800GP.13-ZB*
Acier zingage blancavec trous3,800GP.13-ZI
Acier chromage avec trous 3, 800 GP.13-CH
Inox 18/8 brut sans trou3,830 GP.13-AIB*
Inox 18/8 brut avec trous3, 800 GP.13-IB
Inox 18/8 polissage avec trous3, 800 GP.13-IP
Alliage légeroxydation incoloreavec trous3,830 GP.13-AO*
* Articles fabriqués sur demande
