Grenouillères Ressorts SAV Capotée à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillères Ressorts SAV Capotée à biellettes
  • Grenouillères Ressorts Grenouillères Ressorts Sav Capotée à Biellettes 1
  • Grenouillères Ressorts Grenouillères Ressorts Sav Capotée à Biellettes 2
Description Fiche technique Complément
Levier : métal de 12/10e.
Patte de fixation : métal de 12/10e, 2 trous de Ø 4,2 mm.
Biellette : Inox 18/8 de 15/10e.
Ressort de compression : fil Ø 1,3 mm.
Manette de verrouillage : inox 18/8 ép 1,2 mm.
Ressort de rappel : fil inox Ø 5/10e.
Eléments d'assemblage : 2 entretoises Ø 3 mm rivetées ; 2 axes Ø 2,5 mm rivetés.
Très bonne souplesse d'utilisation.
Recommandée en cas d'absence de joint.
Verrouillage intégral du levier sur la patte de fixation.
Large tolérance de positionnement.
Montage avec crochets standards AC.101 et AC 104.

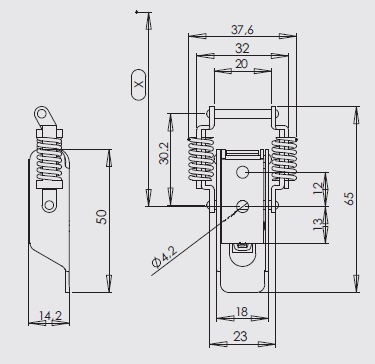

Cotes X pour une tension de 20 daN : 47,9 mm avec crochet AC101.
Tension maxi en utilisation : 30 daN.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous3,500GP.2029-ZB*
Acier zingage blancavec trous3,500GP.2029-ZI
Inox 18/8 brut avec trous 3,800 GP.2029-IB
* Articles fabriqués sur demande
