Grenouillères Ressorts SAV Capotée

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillères Ressorts SAV Capotée
  • Grenouillères Ressorts Grenouillères Ressorts Sav Capotée 1
  • Grenouillères Ressorts Grenouillères Ressorts Sav Capotée 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : nervurée, avec oreilles de plombage, métal de 15/10e, 2 trous de Ø ; 3,65 mm ou non percée pour soudure
Patte d'accrochage: métal de 15/10e.
Carter : métal de 8/10e.
Boitier intérieur : métal de 6/10e.
Ressorts de compression : corde à piano de 9/10e en inox 18/8.
Eléments d'assemblage : 1 axe de Ø ; 3 mm riveté inox 18/8 ; 2 pivots d'articulation rivetés, inox 18/8.
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Modèle conèu pour accrochage en gorge.
Très bon aspect esthétique.

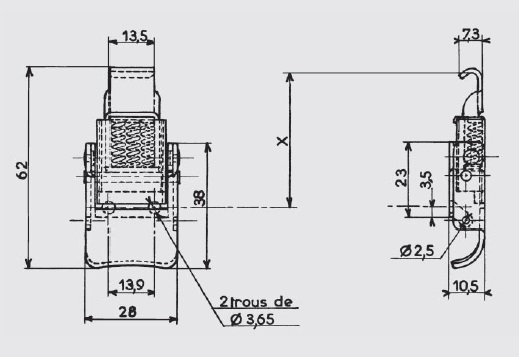

Cote approximative de montage : X= 46 mm pour une tension d'environ 30 daN.
Tension maxi en utilisation : 35 daN.
Crochets utilisables: Modèle AC.112, AC.113, AC.116.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous4,100GP.16-ZB*
Acier zingage blancavec trous4,100GP.16-ZI
Acier chromage avec trous 4,100 GP.16-CH*
Inox 18/8 brut avec trous 4,100 GP.16-IB
Inox 18/8 brut sans trou 4,150 GP.16-AIB*
Inox 18/8 polissage avec trous4,100 GP.16-IP*
* Articles fabriqués sur demande
