Grenouillères Ressorts SAV Capotée

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillères Ressorts SAV Capotée
  • Grenouillères Ressorts Grenouillères Ressorts Sav Capotée 1
  • Grenouillères Ressorts Grenouillères Ressorts Sav Capotée 2
Description Fiche technique Complément
Levier : métal de 8/10e .

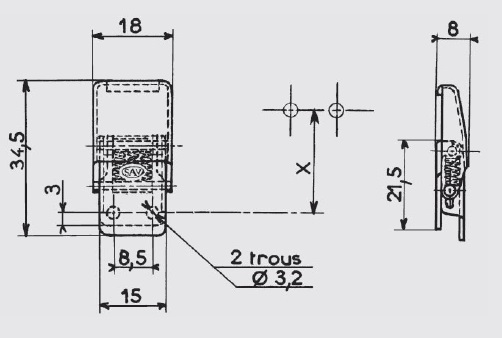

Patte de fixation : nervurée, métal de 10/10e, 2 trous de Ø ; 3,2 mm ou non percée pour soudure.
Patte d'accrochage : emboutie, métal de 10/10e.
Boitier intérieur : métal de 6/10e.
Ressorts de compression : corde à piano de 5,5/10e en inox 18/8 dans tous les modèles.
Eléments d'assemblage : 2 axes rivetés de Ø ; 2 mm inox 18/8.
Modèle miniaturisé.
Très bon aspect esthétique, (le crochet est dissimulé.)
Très bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Particulièrement recommandée en cas d'absence de joint.
Protection au ruissellement.
Cote approximative de montage : avec le crochet AC.119 : X= 25,5 mm pour une tension d'environ 15 daN.
Tension maxi en utilisation : 20 daN.
Course maxi : 2,5 mm.
Crochets standards : Modèle AC.119.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromatéavec trous1,300GP.19-ZB*
Acier zingage blancavec trous1,300GP.19-ZI
Acier chromage avec trous 1,300 GP.19-CH*
Inox 18/8 brut avec trous 1,300 GP.19-IB
Inox 18/8 brut sans trou 1,310 GP.19-AIB*
Inox 18/8 polissage avec trous1,300 GP.19-IP
* Articles fabriqués sur demande
