Poignée Latérale à Ressorts SAV
Accueil
/
Catalogue
/
Poignées / Contreplaques
/
Poignées latérales à ressorts
/ Poignée Latérale à Ressorts SAV
Description
Fiche technique
Complément

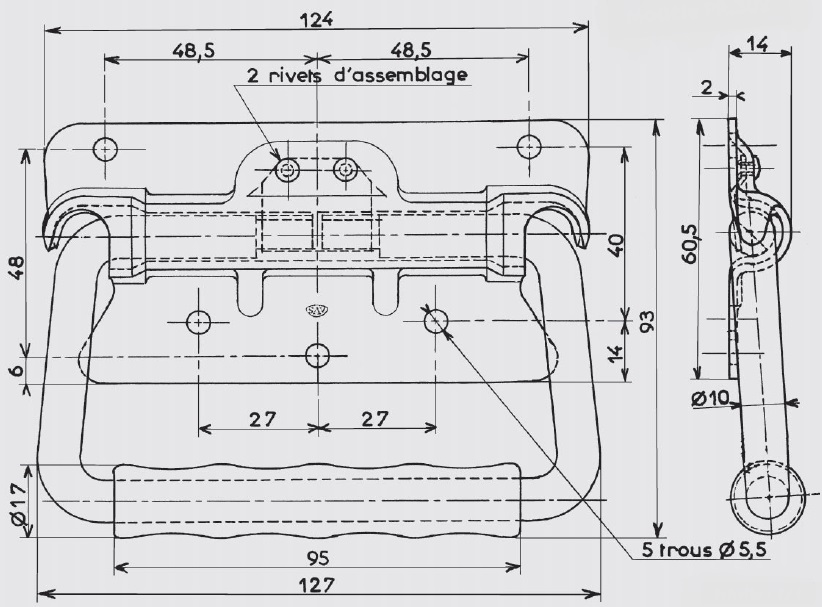

Platine : emboutie, métal de 20/10e, 5 trous de fixation Ø 5,5 mm ou non percée pour soudure
Anneau : fil rond étiré Ø 10 mm, manchon de préhension surmoulé en polyéthylène
Ressort à lame : feuillard inox 18/8 écroui de 6/10e.
éléments d'assemblage : 2 rivets forés Ø 3 mm en inox.
Très grande robustesse, particulièrement recommandée pour levage par élingage.
L'anneau se maintient en position ouverte grâce à la friction du ressort à lame, d'où facilité d'élingage.
Le même ressort permet de plaquer l'anneau dans sa position fermée (indispensable en cas de parachutage par exemple).
Portage facilité grÔce au manchon plastique.
L'anneau est solidaire de la platine.
Charge maxi par poignée : 70 kg.
Elingage vertical
Résistance à la chaleur : 100°C.
Nous consulter pour toute matière ou finition ne figurant pas dans le tableau ci-dessous
Télécharger fichier IGS
FIXATION
MATIERE
FINITION
POIDS
THEORIQUE
Kg/Cent
REFERENCES
Avec trous
acier
zing.bichrom.
33,000
PR.302-ZB*
Avec trous
acier
zing.blanc
33,000
PR.302-ZI
Avec trous
acier
chromé
33,000
PR.302-CH*
Avec trous
inox 18/8
brut
33,000
PR.302-IB
Sans trou
inox 18/8
brut
33,160
PR.302-AIB
Avec trous
inox 18/8
polissage
33,000
PR.302-IP*
Avec trous
inox 18/8
cataphorèse noire
33,000
PR.302-IN
* Articles fabriqués sur demande
