Poignée latérale ordinaire SAV

Accueil / Catalogue / Poignées / Contreplaques / Poignées latérales ordinaires / Poignée latérale ordinaire SAV
  • Poignées latérales ordinaires Poignée Latérale Ordinaire Sav 1
  • Poignées latérales ordinaires Poignée Latérale Ordinaire Sav 2
Description Fiche technique Complément

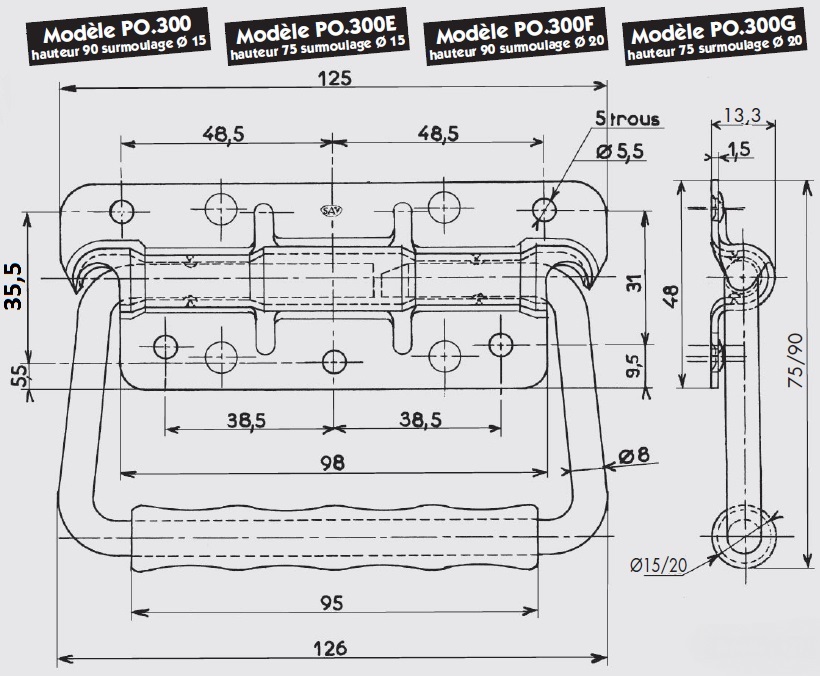

Platine emboutie, métal de 15/10', 5 trous de fixation Ø 5,5 mm ou non percée pour soudure.
Anneau : fil rond étiré Ø 8 mm, manchon de préhension surmoulé en polyéthylène.
Large passage de main.
Portage facilité grÔce au manchon plastique.
L'anneau est solidaire de la platine.
PO 300 : Hauteur 90mm - surmoulage diam 15mm
PO 300 E.. : total Hauteur 75mm - surmoulage diam 15mm
PO 300 F.. : total Hauteur 90mm - surmoulage diam 20mm
PO 300 G.. : total Hauteur 75mm - surmoulage diam 20mm
Charge maxi par poignée (Acier) : 40 kg. - (Alu) : 20 kg.
Elingage vertical
Résistance à la chaleur: 100°C
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau cidessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
kg / cent		REFERENCES
Acierdécapéavec trous21,500PO.300-BR/EBR/FBR/GBR*
Acierdécapésans trou21,575PO.300A-BR
Acierzingage bichromatéavec trous21,500PO.300-ZB*/EZB*/FZB*/GZB*
Acierzingage blancavec trous21,500PO.300-ZI/EZI*/FZI*/GZI*
Acierchromeavec trous21,500PO.300-CH*
Alliage légerbrutavec trous8,050PO.300-AL
Inox 18/8brutavec trous21,500PO.300-IB/EIB*/FIB*/GIB*
Inox 18/8brutsans trou21,575PO.300-AIB
Inox 18/8polissageavec trous21,500PO.300-IP*
* Articles fabriqués sur demande
