Poignée Rabattage Automatique SAV

Accueil / Catalogue / Poignées / Contreplaques / Poignées latérales à ressorts / Poignée Rabattage Automatique SAV
  • Poignées latérales à ressorts Poignée Rabattage Automatique Sav 1
  • Poignées latérales à ressorts Poignée Rabattage Automatique Sav 2
Description Fiche technique Complément
Platine : emboutie, métal de 15/10e, 5 trous de fixation Ø 5,5 mm ou non percée pour soudure.
Contre-platine : métal de 12/10e, 5 trous de fixation Ø 5,5 mm ou non percée pour soudure.
Anneau : fil rond étiré Ø 8 mm, manchon de préhension surmoulé en polyéthylène.
Ressort de torsion : corde à piano en inox 18/8.
éléments d'assemblage : 3 rivets forés Aluminium ou inox.
Large passage de la main.
Portage facilité grÔce au manchon plastique.
L'anneau est solidaire de la platine.

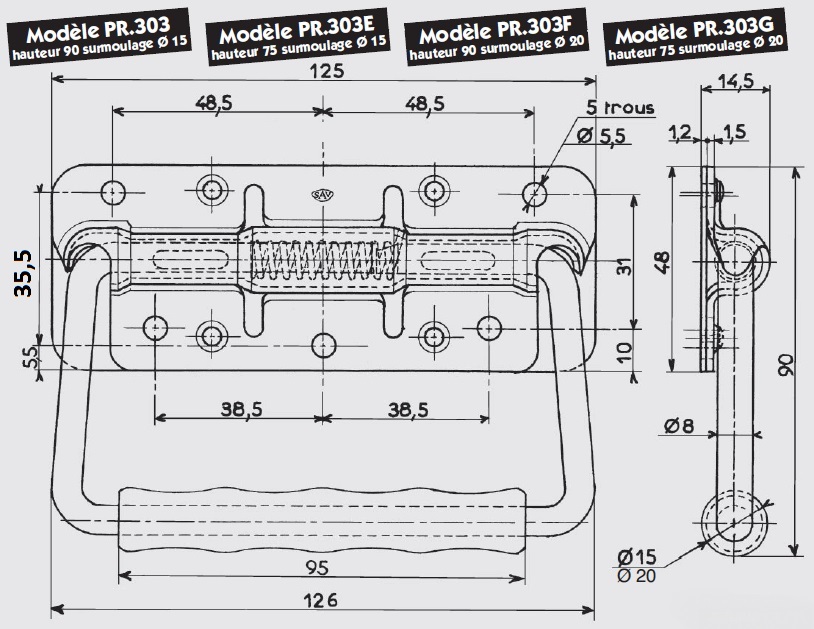

PR 303 : Hauteur 90mm - surmoulage diam 15mm
PR 303 E.. : total Hauteur 75mm - surmoulage diam 15mm
PR 303 F.. : total Hauteur 90mm - surmoulage diam 20mm
PR 303 G.. : total Hauteur 75mm - surmoulage diam 20mm
Charge maxi par poignée (Acier) : 40 kg
Alu) : 20 kg.
Elingage verticale
Résistance à la chaleur : 100°C.
Nous consulter pour toute matière ou finition ne figurant pas dans le tableau ci-dessous.
Télécharger fichier IGS
FIXATIONMATIEREFINITIONPOIDS
THEORIQUE
Kg/Cent		REFERENCES
Avec trousacierzing.bichrom.28,000PR.303-ZB*
Avec trousacierzing.blanc.28,000PR.303-ZI
Avec trousacierchromé28,000PR.303-CH
Avec trousalliage
léger		oxydation
incolore		10,000PR.303-AO
Avec trousinox 18/8brut28,000PR.303-IB
Sans trouinox 18/8brut28,150PR.303A-IB*
Avec trousinox 18/8polissage28,000PR.303-IP
Avec trousacierzing.blanc + CATAPHORESE NOIRE28,00080303-PN
* Articles fabriqués sur demande
