Poignée Rabattage Automatique SAV

Accueil / Catalogue / Poignées / Contreplaques / Poignées latérales à ressorts / Poignée Rabattage Automatique SAV
  • Poignées latérales à ressorts Poignée Rabattage Automatique Sav 1
  • Poignées latérales à ressorts Poignée Rabattage Automatique Sav 2
Description Fiche technique Complément

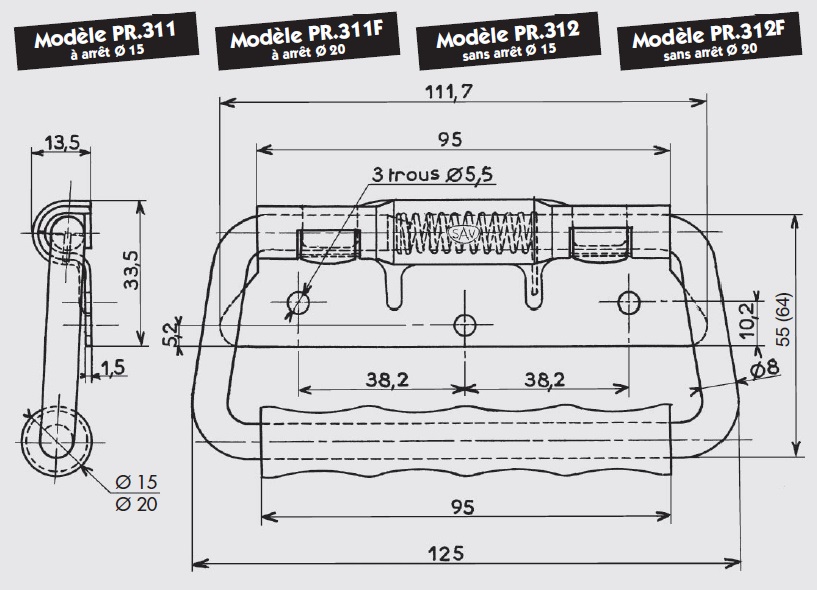

Platine : emboutie, métal de 15/10e, 3 trous de fixation Ø 5,5 mm ou non percée pour soudure.
Anneau : fil rond étiré Ø 8 mm, manchon de préhension surmonté en polyéthylène.
Ressort de torsion : corde à piano en inox 18/8 de Ø 10/10e.
Portage facilité grÔce au manchon plastique.
L'anneau est solidaire de la platine.
Encombrement réduit.
2
Existe aussi en modèle anneau long : PR.311-E - PR.312-E modèles : avec arrêt pour montage latéral, ou sans arrêt pour montage sur dessus.
PR 311 : surmoulage diam 15mm
PR 311 F.. : surmoulage diam 20mm
Charge maxi par poignée
(Acier) : 40 kg - (Alu) : 20 kg.
Résistance à la chaleur : 100°C.
Nous consulter pour toute matière ou finition ne figurant pas dans le tableau ci-dessous.
Télécharger fichier IGS
FIXATIONMATIEREFINITIONPOIDS
THEORIQUE
Kg / Cent		REFERENCES
Avec trousacierzing.bichrom.17,800PR.311-ZB*
Avec trousacierzing.blanc.17,800PR.311-ZI
Avec trousacierchromé17,800PR.311-CH*
Avec trousinox 18/8brut17,800PR.311-IB
* Articles fabriqués sur demande
