Poignée Saint Etienne de 160 SAV

Accueil / Catalogue / Poignées / Contreplaques / Poignées latérales ordinaires / Poignée Saint Etienne de 160 SAV

Description Fiche technique

Platine emboutie ép 1.5mm, empreinte fraisage 3 trous Ø 5 mm.
2 supports d'anneaux sertis.
Anneau fil acier.
La platine et l'anneau sont solidaires.

Poignée pour charge légère (40 kg en utilisation, 90 kg avant déformation).
Utilisation polyvalente.
Blocage de l'anneau à 90°.
Possibilité de montage sur le dessus d'un emballage.

Télécharger fichier IGS

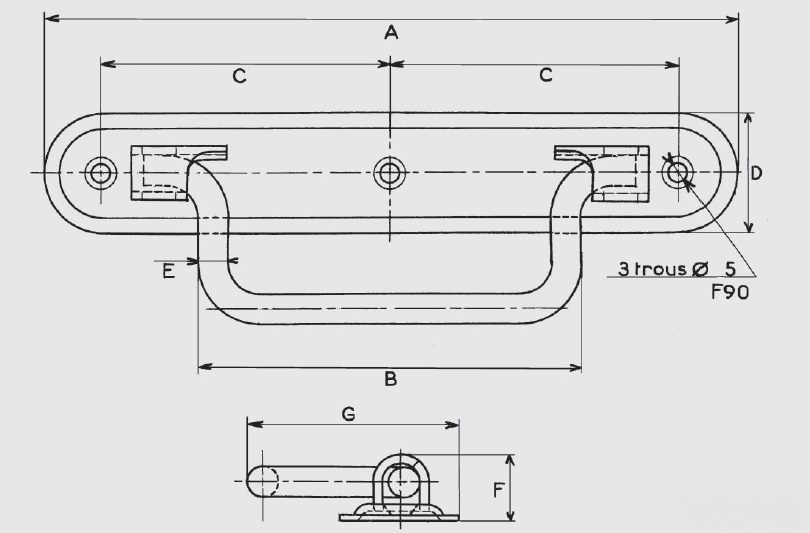

MATIERE	FINITION	COTE A	COTE B	COTE C	COTE D	COTE E	COTE F	COTE G	POIDS THEORIQUE Kg / Cent	REFERENCES
Acier	brut	160	89	66,4	27	7	14,5	48	11,400	PO.309-BBR
Acier	zingu.bichrom.	160	89	66,4	27	7	14,5	48	11,400	PO.309-BZB*
Acier	zingu.blanc	160	89	66,4	27	7	14,5	48	11,400	PO.309-BZI
Inox 18/8	brut	160	89	66,4	27	7	14,5	48	11,400	PO.309-BIB

* Articles fabriqués sur demande
