Poignée Saint Etienne de 190 SAV
Accueil
/
Catalogue
/
Poignées / Contreplaques
/
Poignées latérales ordinaires
/ Poignée Saint Etienne de 190 SAV
Description
Fiche technique
Platine emboutie ép 1.5mm, empreinte fraisage 3 trous Ø 5 mm.
2 supports d'anneaux sertis.
Anneau fil acier.
La platine et l'anneau sont solidaires.
Poignée pour charge légère (40 kg en utilisation, 90 kg avant déformation).
Utilisation polyvalente.
Blocage de l'anneau à 90°.
Possibilité de montage sur le dessus d'un emballage.
Télécharger fichier IGS

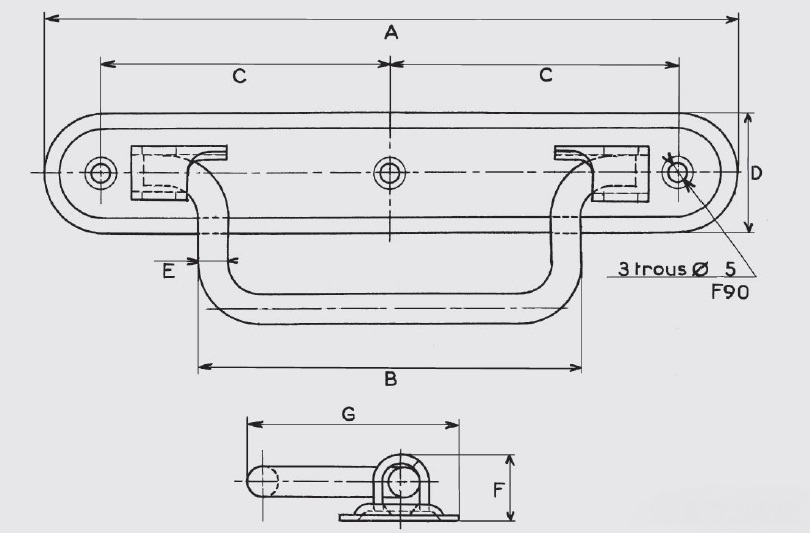

MATIERE
FINITION
COTE
A
COTE
B
COTE
C
COTE
D
COTE
E
COTE
F
COTE
G
POIDS
THEORIQUE
Kg / Cent
REFERENCES
Acier
brut
190
107
82
27
7
14,5
48
12,500
PO.310-BBR
Acier
zingu.bichrom.
190
107
82
27
7
14,5
48
12,500
PO.310-BZB*
Acier
zingu.blanc
190
107
82
27
7
14,5
48
12,500
PO.310-BZI
Inox 18/8
brut
190
107
82
27
7
14,5
48
12,500
PO.310-BIB
* Articles fabriqués sur demande
