Poignée sur Platine Emboutie

Accueil / Catalogue / Poignées / Contreplaques / Poignées latérales à ressorts / Poignée sur Platine Emboutie
  • Poignées latérales à ressorts Poignée Sur Platine Emboutie 1
  • Poignées latérales à ressorts Poignée Sur Platine Emboutie 2
Description Fiche technique Complément

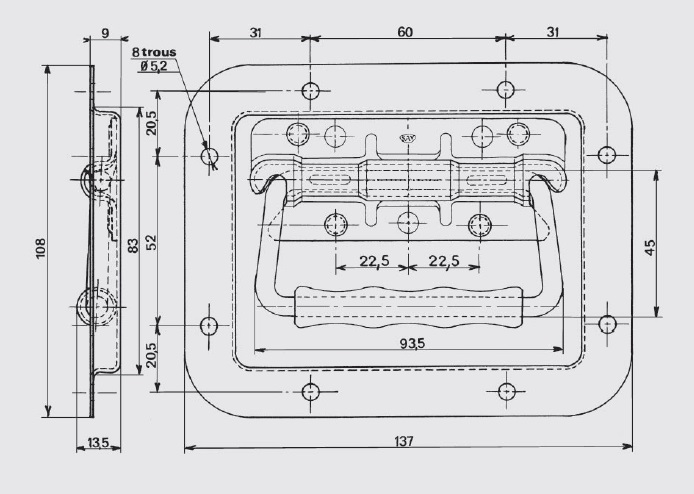

- Platine : emboutie, métal de 10/10e, 8 trous de fixation Ø 5,2mm.
- Platine de poignée : métal de 12/10e.
- Anneau : fil rond étiré Ø 6mm, manchon de préhension surmoulé en polyéthylène.
- Ressort de torsion : corde à piano en inox 18/8.
- 4 rivets d'assemblage en alliage léger ou inox 18/8 suivant version.
- Poignée encastrable permettant un dépassement minimum par rapport à la face d'appui.
- Large passage de main compte tenu du faible encombrement de la poignée.
- Portage facilité grÔce au manchon en plastique.
- Rappel de la poignée en position de repos par ressort, évitant la détérioration en cours de manutention.
- Encombrement cuvette 83x114mm.
- Charge maxi par poignée (Acier) : 40kg - (Alu): 20kg.
- Résistance à la chaleur : 100°C.
- Nous consulter pour toute matière ou finition de figurant pas dans le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE kg/centREFERENCES
Acierzingage blancavec trous22,30PR.1305-ZI
Acierzingage bichromatéavec trous22,30PR.1305-ZB*
Inox 18/8brutavec trous23,10PR.1305-IB
Alliage légeroxydation incoloreavec trous8,00PR.1305-AO*
* Articles fabriqués sur demande
