Poignée Sur Platine Emboutie SAV

Accueil / Catalogue / Poignées / Contreplaques / Poignées latérales ordinaires / Poignée Sur Platine Emboutie SAV
  • Poignées latérales ordinaires Poignée Sur Platine Emboutie Sav 1
  • Poignées latérales ordinaires Poignée Sur Platine Emboutie Sav 2
Description Fiche technique Complément
Platine : emboutie, métal de 10/10e, 8 trous de fixation Ø 5,2 mm.
Platine de poignée : métal de 12/10e.
Anneau : fil rond étiré Ø 6 mm, manchon de préhension surmoulé en polyéthylène.
Ressort de torsion : corde à piano en inox 18/8. (Version PR.1305).
4 rivets d'assemblage en alliage léger ou inox 18/8 suivant version.
Poignée encastrable permettant un dépassement minimum par rapport à la face d'appui.
Large passage de main compte tenu du faible encombrement de la poignée.
Portage facilité grÔce au manchon en plastique.
Rappel de la poignée en position de repos par ressort, évitant la détérioration en cours de manutention. (Version PR.1305).

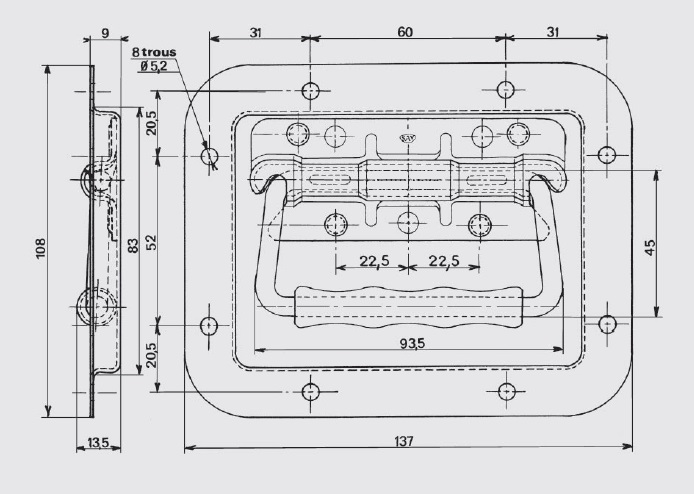

Encombrement cuvette 83 x 114 mm.
Charge maxi par poignée (Acier) : 40 kg - (Alu) : 20 kg.
Résistance à la chaleur : 100°C.
Nous consulter pour toute matière ou finition ne figurant pas dans le tableau ci-dessous.
Télécharger fichier IGS
FIXATIONMATIEREFINITIONPOIDS
THEORIQUE
Kg / Cent		REFERENCES
Avec trousacierzing.bichrom.22,20PO.1304-ZB*
Avec trousacierzing. blanc22,20PO.1304-ZI*
Avec trousinox 18/8brut23,00PO.1304-IB*
Avec trousalliage
léger		brut7,90PO.1304-AL*
* Articles fabriqués sur demande
